可控硅的类别
2021-08-11

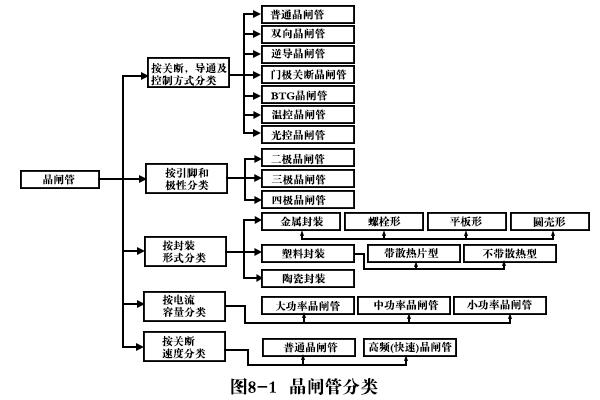

可控硅按其断开、接通及控制形式可分成普通可控硅(SCR)、双向晶闸管(TRIAC)、逆导可控硅(RCT)、门极断开可控硅(GTO)、BTG可控硅、温控可控硅(TT国外,TTS国内)和光控可控硅(LTT)等多种。
可控硅按其引脚和极性可分成二极可控硅、三极可控硅和四极可控硅。可控硅按其封装形式可分成金属封装可控硅、塑封可控硅和陶瓷封装可控硅3种类型。其中,金属封装可控硅又分成螺栓形、平板形、圆壳形等多种;塑封可控硅又分成带散热片型和不带散热片型2种。可控硅按电流容量可分成大功率可控硅、中功率可控硅和小功率可控硅3种。
一般 ,大功率可控硅多选用陶瓷封装,而中、小功率可控硅则多选用塑封或金属封装。可控硅按其断开速度可分成普通可控硅和快速可控硅,快速可控硅涉及全部专为快速使用而制定的可控硅,有常规的快速可控硅和运作在更高频率的高频可控硅,可各自使用于400HZ和10KHZ以上的斩波或逆变线路中。
1、关断导通控制
可控硅按其关断、导通及控制形式可分为普通可控硅(SCR)、双向晶闸管(TRIAC)、逆导可控硅(RCT)、门极关断可控硅(GTO)、BTG可控硅、温控可控硅(TT国外,TTS国内)和光控可控硅(LTT)等各种。
2、引脚和极性
可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅。
3、按封装方式

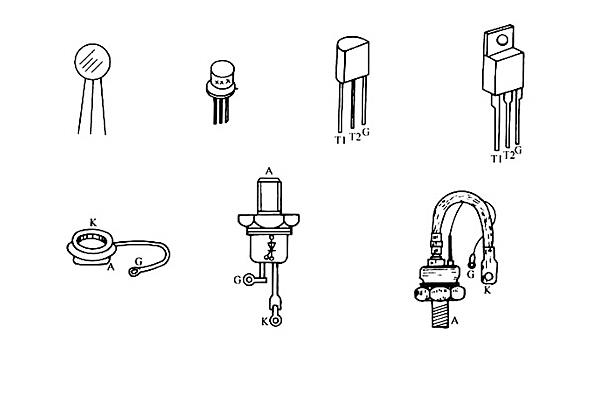

可控硅按其封装方式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅3种类型。当中,金属封装可控硅又分为螺栓形、平板形、圆壳形等各种;塑封可控硅又分为带散热片型和不带散热片型2种。
4、电流容量分类
可控硅按电流容量可分为大功率可控硅、中功率可控硅和小功率可控硅3种。通常,大功率可控硅多选用陶瓷封装,而中、小功率可控硅则多选用塑封或金属封装。
5、按关断速度
可控硅按其关断速度可分为普通可控硅和快速可控硅,快速可控硅包含所有的专为快速使用而开发的可控硅,有常规的快速可控硅和运行在更高频率的高频可控硅,可各自使用于400HZ和10KHZ之上的斩波或逆变线路中。(注:高频不可等同于快速可控硅)
以上就是传承电子对可控硅的类别的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
一般 ,大功率可控硅多选用陶瓷封装,而中、小功率可控硅则多选用塑封或金属封装。可控硅按其断开速度可分成普通可控硅和快速可控硅,快速可控硅涉及全部专为快速使用而制定的可控硅,有常规的快速可控硅和运作在更高频率的高频可控硅,可各自使用于400HZ和10KHZ以上的斩波或逆变线路中。
可控硅按其关断、导通及控制形式可分为普通可控硅(SCR)、双向晶闸管(TRIAC)、逆导可控硅(RCT)、门极关断可控硅(GTO)、BTG可控硅、温控可控硅(TT国外,TTS国内)和光控可控硅(LTT)等各种。
2、引脚和极性
可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅。
3、按封装方式
可控硅按其封装方式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅3种类型。当中,金属封装可控硅又分为螺栓形、平板形、圆壳形等各种;塑封可控硅又分为带散热片型和不带散热片型2种。
4、电流容量分类
可控硅按电流容量可分为大功率可控硅、中功率可控硅和小功率可控硅3种。通常,大功率可控硅多选用陶瓷封装,而中、小功率可控硅则多选用塑封或金属封装。
5、按关断速度
可控硅按其关断速度可分为普通可控硅和快速可控硅,快速可控硅包含所有的专为快速使用而开发的可控硅,有常规的快速可控硅和运行在更高频率的高频可控硅,可各自使用于400HZ和10KHZ之上的斩波或逆变线路中。(注:高频不可等同于快速可控硅)
以上就是传承电子对可控硅的类别的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
