双向可控硅模块调光灯线路-控制回路

2021-08-20

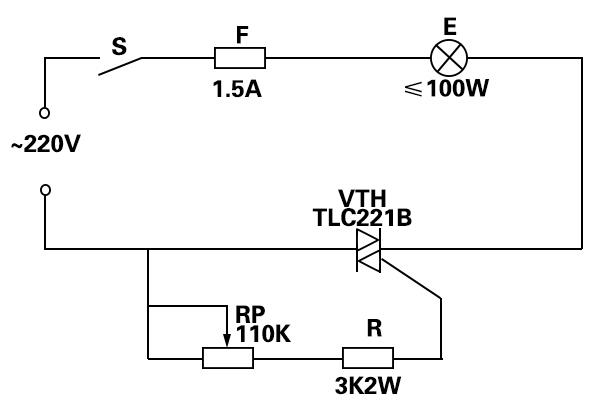

如下图是一个最简单的双向可控硅调光灯线路，双向可控硅的特征是如果在其控制极上添加恰当的触发脉冲或控制电流，不论在交流的正半周或是负半周，均可导通，导通时间与所施加的脉冲宽度及门极电流的大小相关。调整RP可转变灯泡E的亮度的大小。

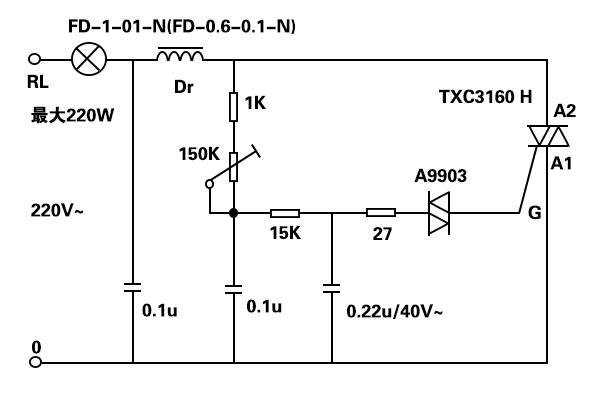

双向可控硅调光线路图

该线路用作200W之下灯的调光亮度，输出电压自8至218V连续无级调整。替换额定电流值更高的可控硅和双向触发管可带功率更高（如1kW～2kW）的照明灯。
