1.多功能型
多功能型的大功率igbt模块驱动维护线路除了供应直接驱动igbt模块的作用以外，还能够供应完善的维护作用，如hcpl-316j、m57962等，如下图2和图3所显示，它们通常选用混合厚膜封装工艺或 选用集成封装工艺，能够直接兼容cmos/ttl电平。设计师进行设计时通常只要搭配隔离电源线路、死区控制回路、逻辑处理线路、门极驱动电阻等，就可以变为1个比较完整的大功率igbt模块驱动维护线路。
m57962、hcpl-316j等驱动器自身具备比较完整的维护作用，集成度高。其最大的特点是使开发人员的工作获得简化，且可靠性高，十分适合多路驱动的场所。但是因为它们的驱动能力也比较有限，倘若驱动更高功率的igbt模块，也要外接更大的功率缓冲线路。
m57962、hcpl-316j等驱动器通常提供软关断作用，在想要保护igbt模块退出过流、短路情况时，这一作用极为关键，它能够使igbt模块的npnp四层构造避免进到“可控硅栓锁”情况。另外像hcpl-316j等驱动器还具备欠压锁定保护作用，这大大简化了设计师的工作量。
2.全功能型
全功能型的大功率igbt模块驱动保护线路除了具备各种完善的保护作用以外，还都毫无例外地配备了dc/dc隔离电源，如2sd315ai(concept)、skypertmpro(semikron)、2ed300c17-s(eupec)等，如图4、图5和图6所显示。全是现在世界上知名的全功能型驱动器。

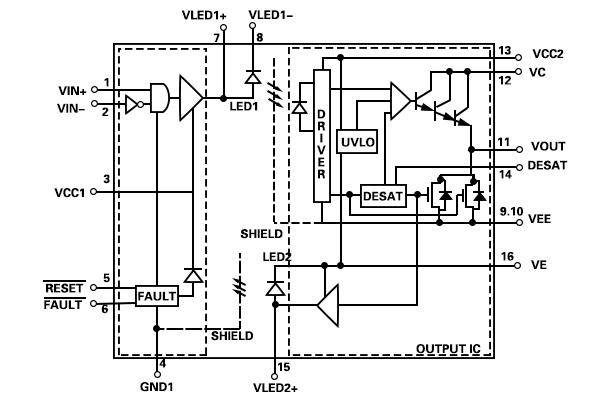

图2 hcpl-316j原理框图及引脚示意图
以上是传承电子对igbt驱动维护线路的多功能型的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
多功能型的大功率igbt模块驱动维护线路除了供应直接驱动igbt模块的作用以外，还能够供应完善的维护作用，如hcpl-316j、m57962等，如下图2和图3所显示，它们通常选用混合厚膜封装工艺或 选用集成封装工艺，能够直接兼容cmos/ttl电平。设计师进行设计时通常只要搭配隔离电源线路、死区控制回路、逻辑处理线路、门极驱动电阻等，就可以变为1个比较完整的大功率igbt模块驱动维护线路。
m57962、hcpl-316j等驱动器自身具备比较完整的维护作用，集成度高。其最大的特点是使开发人员的工作获得简化，且可靠性高，十分适合多路驱动的场所。但是因为它们的驱动能力也比较有限，倘若驱动更高功率的igbt模块，也要外接更大的功率缓冲线路。
m57962、hcpl-316j等驱动器通常提供软关断作用，在想要保护igbt模块退出过流、短路情况时，这一作用极为关键，它能够使igbt模块的npnp四层构造避免进到“可控硅栓锁”情况。另外像hcpl-316j等驱动器还具备欠压锁定保护作用，这大大简化了设计师的工作量。
2.全功能型
全功能型的大功率igbt模块驱动保护线路除了具备各种完善的保护作用以外，还都毫无例外地配备了dc/dc隔离电源，如2sd315ai(concept)、skypertmpro(semikron)、2ed300c17-s(eupec)等，如图4、图5和图6所显示。全是现在世界上知名的全功能型驱动器。
以上是传承电子对igbt驱动维护线路的多功能型的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
