IGBT功率模块的优劣检验办法

2021-08-27

IGBT管的优劣能用指针万用表的Rxlk挡来检验，或用数字万用表的“二极管”挡来检测PN结正方向压降完成判断。

检验前先将IGBT管3只引脚短路放电，防止影响检验的准确度；之后用指针万用表的两枝电笔正反测G、e两极及G、c两极的电阻值，针对正常的IGBT管（正常G、C两极与G、c两极间的正反向电阻值均为无穷大；里面有阻尼二极管的IGBT管正常时，e、C极间均有4kΩ正方向电阻值），以上所测值均为无穷大；最后用指针万用表的红笔接c极，黑笔接e极，若所测值在3．5kΩl左右，则所测管为含阻尼二极管的IGBT管，若所测值在50kΩ左右，则所测IGBT管内不含阻尼二极管。

针对数字万用表，正常情况下，IGBT管的C、C极问正方向压降约为0．5V。

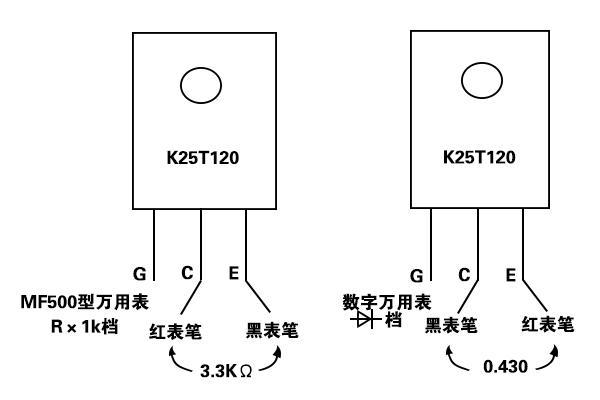

综上，里面有阻尼二极管的IGBT管检验示意图如下图所示，电笔连接除图中所显示外，其余连接检测的读值均为无穷大。

如果测出IGBT管3个引脚间电阻值均较小，则表明该管已击穿受损；若测出IGBT管3个引脚间电阻值均为无穷大，表明该管已断路受损。实际检修中IGBT管多见击穿受损。

以上是传承电子对IGBT功率模块的优劣检验办法的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
