igbt功率模块实物接线图解析
2021-09-07
IGBT模块是由IGBT(绝缘栅双极型晶体管芯片)与FWD(续流二极管芯片)借助指定的线路桥接封装而成的模块化半导体商品;封装后的IGBT模块可以直接使用于变频器、UPS不间断电源等设施上;IGBT模块具备节能、组装检修便捷、散热稳定等特性;当今市场上出售的多以这类模块化商品,通常所指的IGBT也指IGBT模块;随之环保节能等观念的推动,这类商品在市场上将愈来愈多见。

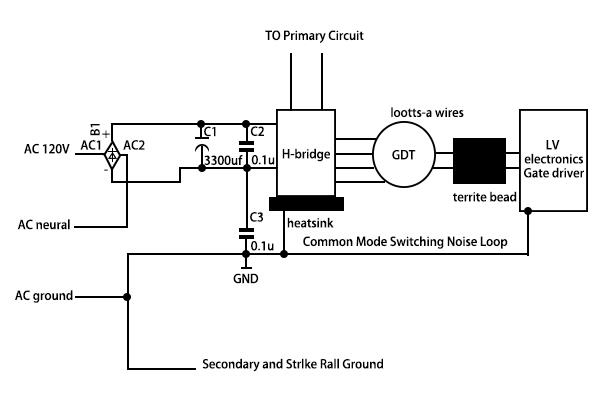

IGBT模块连接图
IGBT模块的组装:
为了能使触碰热阻减小,建议在散热器与IGBT模块的组装面中间涂敷散热绝缘混合剂。涂敷散热绝缘混合剂时,在散热器或IGBT模块的金属基板表层涂敷。如下图1所显示。随之IGBT模块与散热器借助螺钉夹紧,散热绝缘混合剂就散开,使IGBT模块与散热器均一触碰。

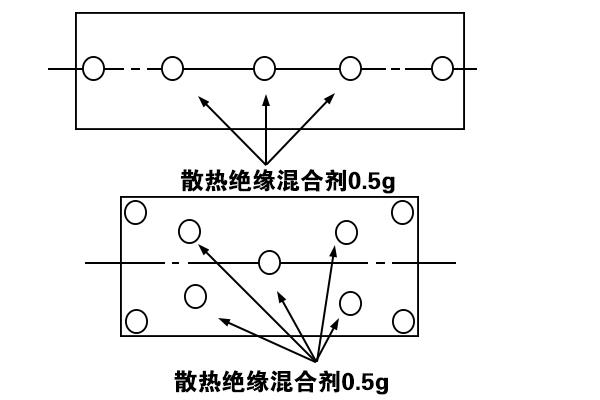

上图:两点组装型模块下图:一点组装型模块
图1散热绝缘混合剂的涂敷方式
以上是传承电子对igbt功率模块实物接线图解析的介绍,并提供了相应的等效线路。依据上述解析,如启动延时等效电路图,在给栅极电容充电的时期,驱动电阻的值越小,时间常数越小,进而栅极电压升高越快,启动延迟的時间越小。由米勒平台时期等效电路图得知,驱动电阻越小,相同的栅极平台电压值,平台持续时间也越小。驱动电阻越小,平台电压随后,升高到最大栅极电压的時间也越小。
IGBT模块连接图
为了能使触碰热阻减小,建议在散热器与IGBT模块的组装面中间涂敷散热绝缘混合剂。涂敷散热绝缘混合剂时,在散热器或IGBT模块的金属基板表层涂敷。如下图1所显示。随之IGBT模块与散热器借助螺钉夹紧,散热绝缘混合剂就散开,使IGBT模块与散热器均一触碰。
图1散热绝缘混合剂的涂敷方式
以上是传承电子对igbt功率模块实物接线图解析的介绍,并提供了相应的等效线路。依据上述解析,如启动延时等效电路图,在给栅极电容充电的时期,驱动电阻的值越小,时间常数越小,进而栅极电压升高越快,启动延迟的時间越小。由米勒平台时期等效电路图得知,驱动电阻越小,相同的栅极平台电压值,平台持续时间也越小。驱动电阻越小,平台电压随后,升高到最大栅极电压的時间也越小。
