可控硅模块的好坏特性
2021-09-06
一、何为可控硅模块
可控硅模块(Thyristor)是1种开关元件,能在高电压、大电流情况下运行,且其运行过程能够控制、被普遍使用于可控整流、交流调压、无触点电子开关、逆变及变频等电子线路中,是典型的小电流控制大电流的设施。1957年,美国通用电器公司开发出世上第1个可控硅模块产品,并且在1958年使其商业化。
可控硅模块导通情况为:加正方向电压且门极有触发电流;其派生元器件有:快速可控硅模块,双向晶闸管,逆导可控硅模块,光控可控硅模块等。它是1种大功率开关型半导体器件,在线路中用文字符号为“V”、“VT”表达(旧标准中用字母“SCR”表达)。
二、可控硅模块构造

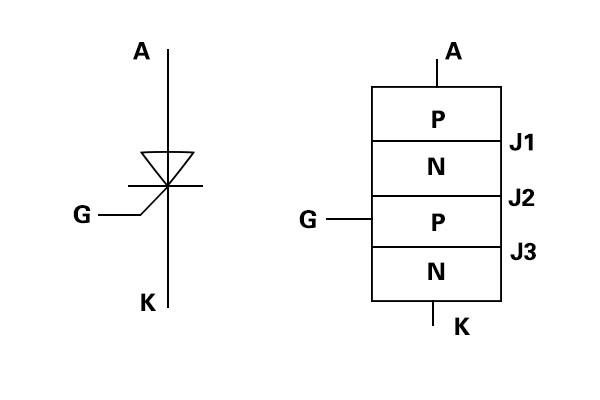

它是由1个P-N-P-N四层(4layers)半导体构成的,中间形成了3个PN结。
三、可控硅模块的特性
可控硅模块有阳极A、阴极K、控制极G3个引出脚。
唯有当可控硅模块阳极A与阴极K间加有正方向电压,同时控制极G与阴极间添加需要的正方向触发电压时,即可被触发导通。这时A、K间呈低阻导通模式,阳极A与阴极K间压降约1V。可控硅模块导通后,控制器G即便丧失触发电压,只需阳极A和阴极K间仍维持正方向电压,可控硅模块继续处在低阻导通模式。
唯有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变(交流过零)时,可控硅模块才由低阻导通模式变换为高阻截止模式。可控硅模块一旦截止,即便阳极A和阴极K间又重新添加正方向电压,仍需在控制极G和阴极K间有重新添加正方向触发电压即可导通。
可控硅模块的导通与截止模式类似于开关的闭合与断开模式,用它可做成无触点开关。
以上就是传承电子对可控硅模块的好坏特性的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
可控硅模块(Thyristor)是1种开关元件,能在高电压、大电流情况下运行,且其运行过程能够控制、被普遍使用于可控整流、交流调压、无触点电子开关、逆变及变频等电子线路中,是典型的小电流控制大电流的设施。1957年,美国通用电器公司开发出世上第1个可控硅模块产品,并且在1958年使其商业化。
可控硅模块导通情况为:加正方向电压且门极有触发电流;其派生元器件有:快速可控硅模块,双向晶闸管,逆导可控硅模块,光控可控硅模块等。它是1种大功率开关型半导体器件,在线路中用文字符号为“V”、“VT”表达(旧标准中用字母“SCR”表达)。
二、可控硅模块构造
它是由1个P-N-P-N四层(4layers)半导体构成的,中间形成了3个PN结。
可控硅模块有阳极A、阴极K、控制极G3个引出脚。
唯有当可控硅模块阳极A与阴极K间加有正方向电压,同时控制极G与阴极间添加需要的正方向触发电压时,即可被触发导通。这时A、K间呈低阻导通模式,阳极A与阴极K间压降约1V。可控硅模块导通后,控制器G即便丧失触发电压,只需阳极A和阴极K间仍维持正方向电压,可控硅模块继续处在低阻导通模式。
唯有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变(交流过零)时,可控硅模块才由低阻导通模式变换为高阻截止模式。可控硅模块一旦截止,即便阳极A和阴极K间又重新添加正方向电压,仍需在控制极G和阴极K间有重新添加正方向触发电压即可导通。
可控硅模块的导通与截止模式类似于开关的闭合与断开模式,用它可做成无触点开关。
以上就是传承电子对可控硅模块的好坏特性的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
