可控硅的构造

2021-09-07

可控硅模块，是可控硅整流元器件的简称，是某种具备3个PN结的四层构造的大功率半导体元器件，亦称作可控硅。具备体型小、构造相比简单、功能强等特性，是较为常见的半导体元器件其一。

可控硅模块分单向可控硅和双向可控硅模块2种。双向可控硅模块也叫三端双向可控硅模块，简称TRIAC。双向可控硅模块在结构上等同于2个单向可控硅反方向连接，这类可控硅模块具备双向导通功能。其通断情况由控制极G决定。在控制极G上加正脉冲（或负脉冲）可使其正方向（或反方向）导通。这类设备的特点是控制线路简单，没有反方向耐压问题，因此十分适合做交流无触点开关使用。

可控硅模块构造

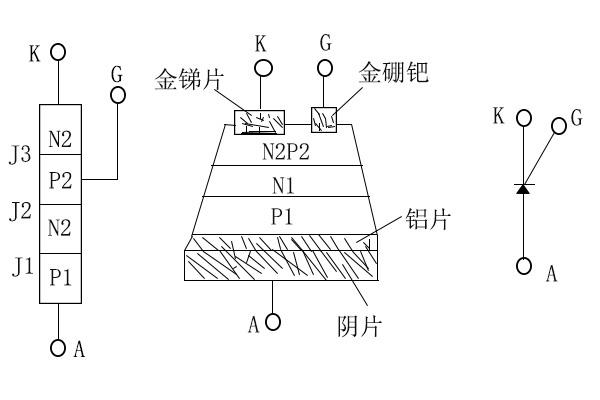

可控硅模块具备3个PN结（J1、J2、J3），组成了四层P1N1P2N2构造，如下图所显示。可控硅模块对外有3个电极，由第一层P型半导体引出的电极称作阳极A，由第三层P型半导体引出的电极称作控制极G，由第四层N型半导体引出的电极称作阴极K，当中控制极G的存在促使可控硅模块的工作特性不同于二极管。
