数字化igbt高等级隔离电源

2021-09-23

高压igbt模块驱动器设计中，电源设计是关键部位之一，电源的输出功率确定了igbt模块在实际运行中可以采用的工作频率，倘若电源输出功率欠缺，将会在IGBT元器件高频运行时，发生欠压现象，造成 igbt模块耗损提升，乃至引起igbt模块毁坏。

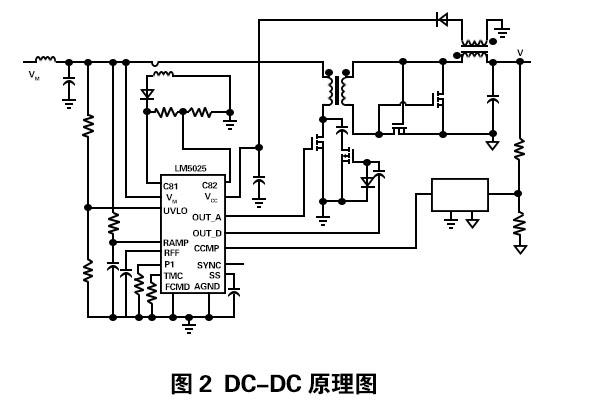

本设计中选择TI公司的LM5025芯片设计反激式DC-DC线路（线路图见图2），线路中的初级具备电流监测软起动作用，当电流监测电阻上的压降到达0.25V时，对电源起着不错的过流保护作用。

1、光纤通信接口

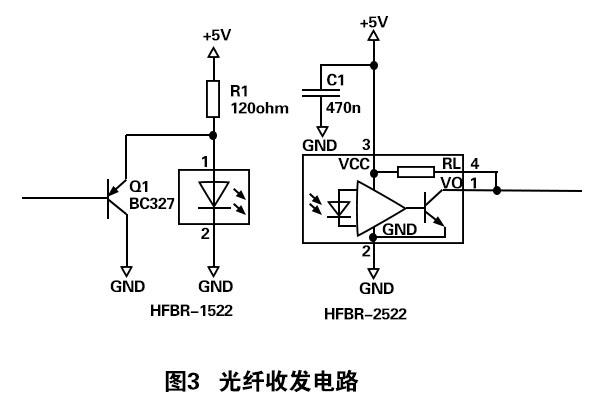

在客户主控系统通信的接口设计上，选择抗干扰能力强的光纤通信，避免控制信号被干扰发生误触发。光纤选择HFBR-1522、HFBR-2522，光纤线路如下图3。

2、功率放大线路

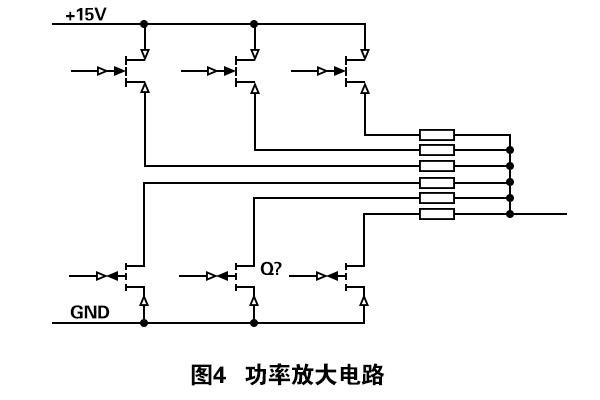

选择导通阻抗极低的mosFET当做开关元器件，组成igbt模块栅极功率输出线路，如下图4，同时，选择多个栅极电阻切换的方式，完成不同条件下对igbt模块性能的调节。在igbt模块正常开关时，可以通过调节栅极电阻来控制元器件的开关速度，到达优化元器件效率的目的。

在igbt模块发生运行异常时（比如短路），可以通过调节栅极电阻来控制元器件的运行状态，避免元器件毁坏到达保护元器件的目的。
