可控硅的反方向特性伏安特性

2021-11-16

可控硅的伏安特性

可控硅阳极A与阴极K间的电压与可控硅阳极电流间关系称作可控硅伏安特性,如下图2所所显示。正方向特性处在第一象限,反方向特性处在第三象限。

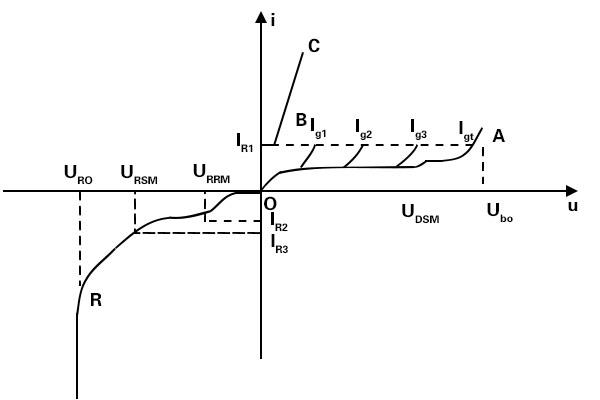

图2可控硅伏安特性参数示意图

(1)反方向特性

当门极G开路,阳极添加反方向电压时(见图3),J2结正偏,但J1、J2结反偏。此时仅能经过非常小的反方向饱和电流,当电压进一步提升到J1结的雪崩击穿电压后,并且J3结也击穿,电流快速增多,如下图2的特性曲线OR段逐渐弯曲,弯曲处的电压URO称之为“反方向转折电压”。

之后,可控硅会出現永久性反方向击穿。

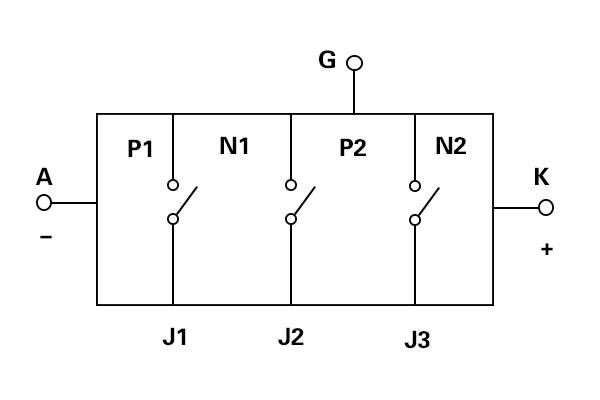

图3阳极加反方向电压

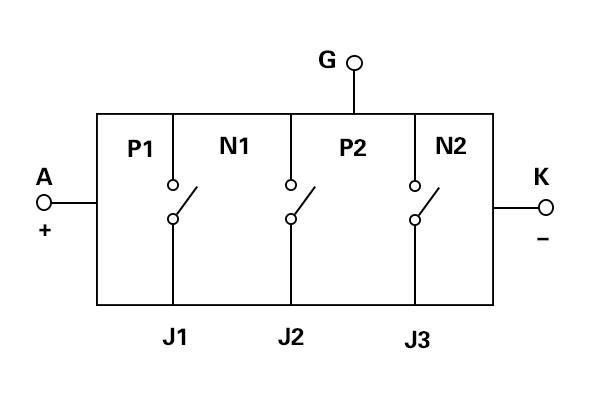

图4阳极加正方向电压
