IGBT功率模块智能化驱动板SCALE引脚作用
2021-11-17

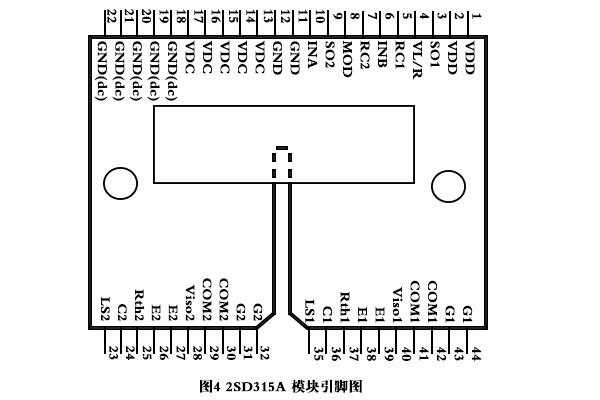

现以SCALE中的2SD315A为例,列出该模块的引脚作用,图4列出了2SD315A的引脚布局图。
输人部分引脚作用
GND:电源地;
VDC:电源+15V,供DC/DC电源用;
VDD:电源+15V,供LDI001用;
VL/R:用于设定输人端INA和INB的施密特触发器的开关阈值。当输人信号为加到VL/R端电压的2/3时,启动;为1/3时断开;
MOD:模式选择;
INA:信号输人端A;
INB:信号输人端B;
SO1:状态輸出1;
SO2:状态輸出2;
RC1:形成#1路死区时间的RC网络;
RC2:形成#2路死区时间的RC网络;
RC端:设定死区时间的RC网络。
在半桥模式中,将RC网络与各RC端相连接可决定相对应各线路的死区时间。死区时间随温度应该有较小的漂移。所接电阻值不允许低于5kΩ。RC网络务必要按图相连接,并将电阻值与VCC相连接,电容接地。表2列出了RC网络与死区时间的对应关系。
表2RC网络与死区时间
以上就是传承电子对IGBT功率模块智能化驱动板SCALE引脚作用的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
GND:电源地;
VDC:电源+15V,供DC/DC电源用;
VDD:电源+15V,供LDI001用;
VL/R:用于设定输人端INA和INB的施密特触发器的开关阈值。当输人信号为加到VL/R端电压的2/3时,启动;为1/3时断开;
MOD:模式选择;
INA:信号输人端A;
INB:信号输人端B;
SO1:状态輸出1;
SO2:状态輸出2;
RC1:形成#1路死区时间的RC网络;
RC2:形成#2路死区时间的RC网络;
RC端:设定死区时间的RC网络。
在半桥模式中,将RC网络与各RC端相连接可决定相对应各线路的死区时间。死区时间随温度应该有较小的漂移。所接电阻值不允许低于5kΩ。RC网络务必要按图相连接,并将电阻值与VCC相连接,电容接地。表2列出了RC网络与死区时间的对应关系。
表2RC网络与死区时间
电阻(kΩ) |
电容(pF) |
死区时间 |
10 |
47 |
200ns |
10 |
100 |
500ns |
15 |
120 |
1.1μs |
22 |
150 |
2.1μs |
33 |
220 |
4.6μs |
