可控硅模块组成的调光灯线路图
2021-11-18

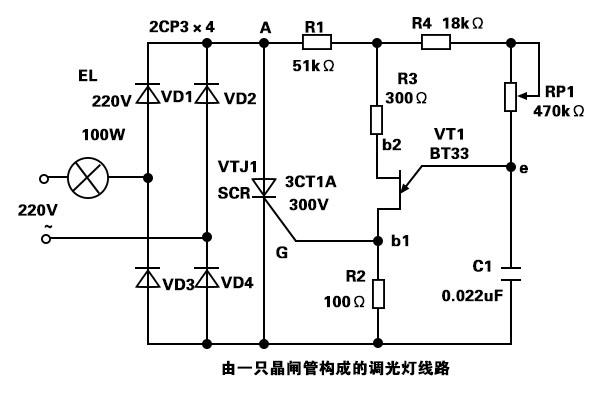

由一只可控硅模块组成的调光灯线路如下图所示。
市电220V电压经二极管VD－VD4整流后，加到可控硅模块VTH1的A、G两边的电压是一个正弦脉动电压。该电压先由限流电阻R1降压，之后提供给触发线路做为直流电源和同步电压。
由可控硅模块VT1等组成的弛张振动器，在每半个周期内，当电容C1上的充电电压到达可控硅模块的峰点时，则由断开变为导通模式，之后使电容C进行放电。这么在电阻R2上輸出1个脉冲，加至可控硅模块VTH1操控极，触发VTH1导通，所以便会有电流经过灯泡EL和可控硅模块，电流的巨细由灯泡EL挑选。
当可控硅模块导通往后，VTH1的A、G间的正方向压降较小（约为1V），因此，触发线路接连作业。电源电压过0点时，可控硅模块断开。待到下一个半周期开端，电容C又重新充电，重复以上进程。
调度RP1可以改变在每半个周期内可控硅模块导通时刻的长短，之后操控提供灯泡的功率，也就是调度灯泡的亮度。
以上就是传承电子介绍的可控硅模块组成的调光灯线路图，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
由可控硅模块VT1等组成的弛张振动器，在每半个周期内，当电容C1上的充电电压到达可控硅模块的峰点时，则由断开变为导通模式，之后使电容C进行放电。这么在电阻R2上輸出1个脉冲，加至可控硅模块VTH1操控极，触发VTH1导通，所以便会有电流经过灯泡EL和可控硅模块，电流的巨细由灯泡EL挑选。
当可控硅模块导通往后，VTH1的A、G间的正方向压降较小（约为1V），因此，触发线路接连作业。电源电压过0点时，可控硅模块断开。待到下一个半周期开端，电容C又重新充电，重复以上进程。
调度RP1可以改变在每半个周期内可控硅模块导通时刻的长短，之后操控提供灯泡的功率，也就是调度灯泡的亮度。
