IGBT智能化驱动板SCALE輸出部分引脚作用

2021-11-19

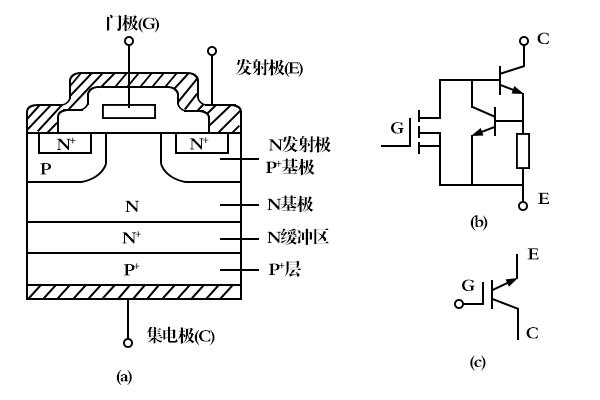

Ｇ端（栅极）:与igbt模块栅极相接，并用15Ｖ驱动。

Ｅ端（发射极）:与igbt模块发射极直接相接，且连线应最大限度地短。

Ｃ端（集电极）:用于检测启动时igbt模块的电压降，所以?需要直接与igbt模块集电极相接。针对1200V和1300V模块，使用２个或３个１Ｎ４００７二极管来实现140％的耐压需求。采用普通高压二极管便可，通常不需要高压快恢复二极管。

Rth端（参照电阻值）：利用连在Rth端的参照电阻值可明确igbt模块的保护断开阈值。Ｅ端的参照电位、参照电阻值需要最大限度地接近IGBT模块。当Ｃ端的工作电压高于Rth端的工作电压时，将启动igbt模块保护作用。这时电流源将给予15０μＡ的电流。

参照电阻值可利用下列公式来计算：

Rth＝Vth/150μA

若Vth为5.85Ｖ时，Rth应选用39kΩ的电阻值。

以上就是传承电子对IGBT智能化驱动板SCALE輸出部分引脚作用的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
