在任何设备中选用igbt模块 都能碰到igbt模块的选用及热设计问题。当电压应力和电流应力这2个直观参数确定以后，最后要按照igbt模块在使用情况下的耗损及热循环能力来确定igbt模块。

一般因为选用情况不同，通过igbt模块数据实用手册供应的参数无法准确得出使用情况下igbt模块的耗损。

比较好的办法是通过检测行业确定igbt模块数据实用手册中参数的检测情况与真实应用环境的差别，并讲述igbt模块的耗损的简单测量法。
igbt模块参数的定义

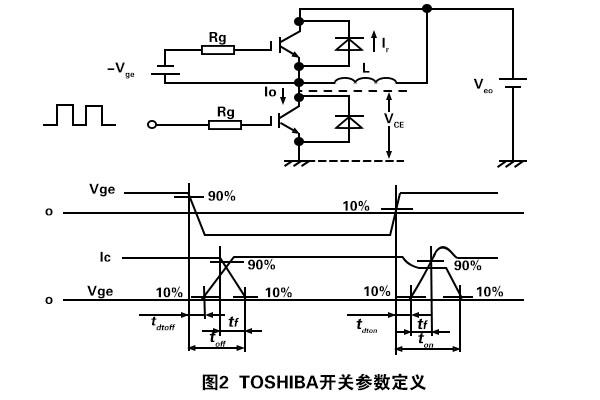

厂商所供应的igbt模块 开关参数一般是在纯感性负载下检测的，图1和图2分别是IR公司和TOSHIBA公司检测开关时间的线路和定义开关时间的波型。

其共同特性是：导通处在续流模式的纯感性负载；断开有箝位二极管的纯感性负载。

一些数据实用手册还供应了开关环节的能量损耗，也是在一样情况下检测的。

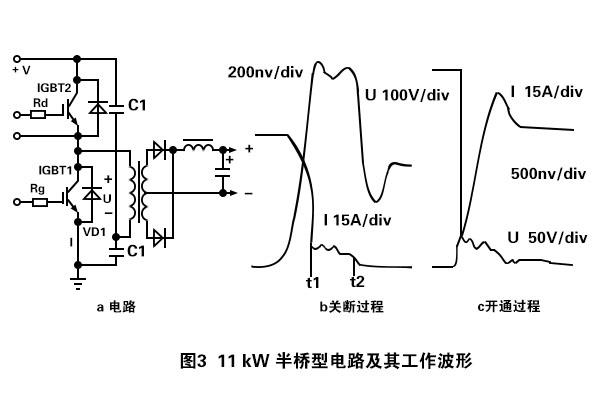

针对PWM形式运行并选用变压器的开关电源，其工作情况则与之差别非常大。图3是11kW半桥型线路以及运行波型，选用的igbt模块为GA75TS120U。由波型可以看到，电流上升时间tr约为500ns，下降时间tf约为300ns。

但在数据手册中，GA75TS120U的电流升降时间各自为tr＝100ns，tf＝80ns，与真实工作情况差别过大。其缘由通常在于下列2个层面：

（1）导通时，图3中因为变压器漏感的存在，igbt模块事实上导通了1个零电流感性负载，近似于零电流导通，电流上升率受漏感充电速度的限制，因此真实电流上升时间tr不完全依赖于igbt模块。

而数据实用手册中供应导通处在续流模式的纯感性负载，导通瞬间，igbt模块既要承担电感中的电流，还需要承担续流二极管的反向恢复电流，电流上升率则完全依赖于igbt模块的导通速度。

（2）断开时，图3中的igbt模块并不是在断开1个纯感性负载，而是断开1个R－L型负载（变压器以及负载，从变压器1次侧可等效为R－L型负载），其电流的下降时间tf要慢于断开带箝位的纯感性负载。

而且，针对纯感性负载，唯有当igbt模块的集电极电压上升到箝位值后，igbt模块的电流才开始下降（见图1、图2中波型），而电阻－电感性负载时，集电极电压和电流近乎是一起发生变化的（见图3b波型）。

由于上述因素，图3中igbt模块的tr、tf均超出给定值，但这并不意味着耗损的上升，由于开关损耗还决定于开关过程中电压电流的＂重叠＂程度，而图3中的＂重迭＂明显比不上图1、图2中严重，因此整体耗损将下降。
