igbt功率模块的作用

2021-12-21

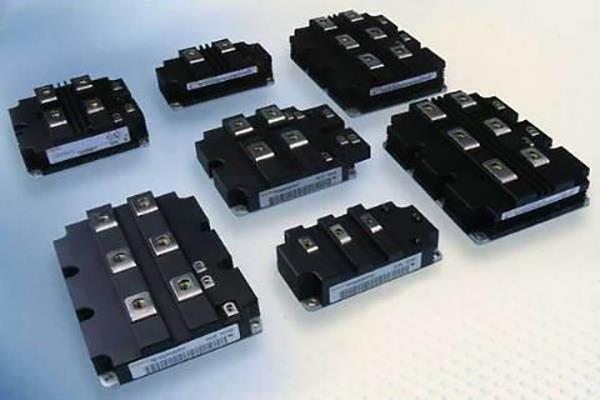

igbt模块是1种功率晶体管，使用这种晶体设计之UPS可有效的提高产品效能，使电源产品质量好、效率高、热耗损少、噪音低、体型小与产品使用期长等许多优点。现介绍igbt模块选型的4个基本标准。

1、安全工作区

在安全层面，通常指的便是电的特性，除开常用的变压电流之外，再有RBSOA（反方向偏置安全工作区）和短路时的保护。这个是开通和断开时的波形图，这个是有关的开通和断开时的定义。我们做设计时结温的标准，如长时间运行务必确保温度在安全结温内，做到这一确保的前提条件是要把这个模块有关的应用参数出示出来。如此结合这一参数之后，结合选择的igbt模块的芯片，再有封装和电流，来测算产品的功能损耗和结温，是不是符合安全结温的需求。

2、热限制

热限制便是我们脉冲功率，時间较短，它可能不是1个长时间的运行点，可能忽然增加，这个时候就涉及另外1个指标，动态热阻，我们称为热阻抗。这一波动量会直接干扰到igbt模块的可靠性，便是使用期问题。你能够看见50赫兹波动量特别小，这一使用期才长。

3、封装标准

封装标准通常表现在外部封装材料层面，在构造层面，实际上也会和封装有关，由于设计的时会布局和构造的问题，不同的设计它的差异性很大。

4、可靠性标准

可靠性问题，上方说到结温波动，当中最顾虑便是结温波动之后，会干扰到这一绑定线和硅片间的焊接，時间久了，这2种材料自身间的热抗系数都是有差异，因此在结温波动情况下，长时间下来，倘若工艺不好的话，便会出现裂痕甚至断裂，如此便会干扰保护压降，进一步造成ICBT无效。第2个便是热循环，通常表现在硅片和DCB这一材料间，他们间的差异性。倘若无效了之后，就分层了，材料与材料间特性不一样，就变为如此情况的东西，这一无效很明显。

以上就是传承电子对igbt功率模块的作用介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
