浅谈igbt模块驱动
2022-01-11
因为igbt模块的开关过程须要损耗相应的电源功率,最小峰值电流可由下式算出:
IGP=△Uge/(RG+Rg);
式中△Uge=+Uge+|Uge|;RG是igbt模块内部电阻;Rg是栅极电阻。
驱动电源的平均功率为:
PAV=Cge△Uge2f,
式中.f为开关频率;Cge为栅极电容。

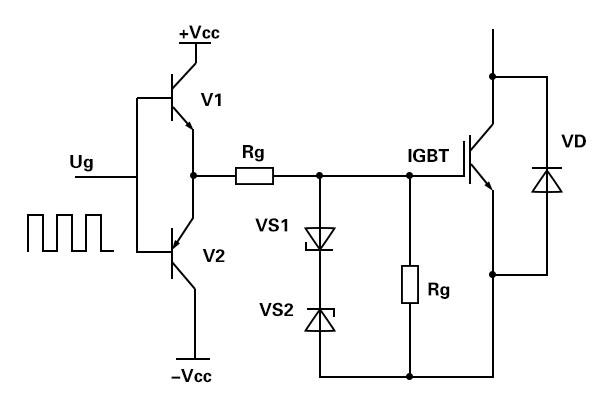

2、栅极电阻
为更改控制脉冲的前后沿陡度和避免 震荡,减少igbt模块集电极的电压尖峰,应在igbt模块栅极串上适合的电阻Rg。当Rg增大时,igbt模块导通时间延长,耗损发热加剧;Rg减少时,di/dt增高,有可能造成误导通,使igbt模块毁坏。应按照igbt模块的电流容量和电压额定值和开关频率来选择Rg的数值。通常在几欧至几十欧间(在具体用中,还应按照实际情况给予适度调整)。此外为避免 门极开路或门极毁坏时主线路加电毁坏igbt模块,建议在栅射间添加一电阻Rge,阻值为10kΩ左右。
3、栅极走线要求
合理的栅极走线对避免 潜在震荡,减少噪声干扰,保护igbt模块正常的运行有很大帮助。
a.走线时须将驱动器的输出级和lGBT间的寄生电感降至最低(把驱动回路包围的范围减到最小);
b.合理放置栅极驱动板或屏蔽驱动线路,避免 功率线路和控制线路间的耦合;
c.应用辅助发射极端子连接驱动线路;
d.驱动线路输出不可和igbt模块栅极直接连接时,应使用双绞线连接(2转/cm);
e.栅极保护,箝位元器件要尽可能靠近栅射极。
4、隔离问题
因为功率igbt模块在电力电器设备中多用于高电压场所,因此驱动线路要与整个控制线路在电位上完全隔离,主要的途径和优缺点。
[借助光电耦合器进行隔离]
优势:体型小、结构简易、使用便捷、输出脉宽不受限制,主要用于PWM控制器。
缺陷:
a、共模干扰抑制不理想。
b、响应速度慢,在高频状态下使用受限制。
c、要互相隔离的辅助电源。
[借助脉冲变压器进行隔离]
优势:响应速度快,共模干扰抑制效果好。
缺陷:
a、信号传送的最大脉冲宽度受磁芯饱和特性的限制,通常不超过50%,最小脉宽受磁化电流限制。
b、受漏感及集肤干扰,制作工艺复杂。
以上就是传承电子对浅谈igbt模块驱动的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
