igbt模块组成的驱动线路

2022-01-17

使用成品驱动模块线路来驱动IGBT，可以大幅提高设备的可靠性，现阶段市面上可以购买到的驱动模块主要有：富士的EXB840、841，三菱的M57962L，落木源的KA101、KA102，传承的HCPL316J、3120等。这类模块均具备过流软断开、高速光耦隔离、欠压锁定、故障信号输出作用。

因为这类模块具备保护功能完善、免调试、可靠性高的特性，所以使用这类模块驱动IGBT可以缩减产品开发周期，提升产品可靠性。HCPL316J的典型线路如下图4所显示。

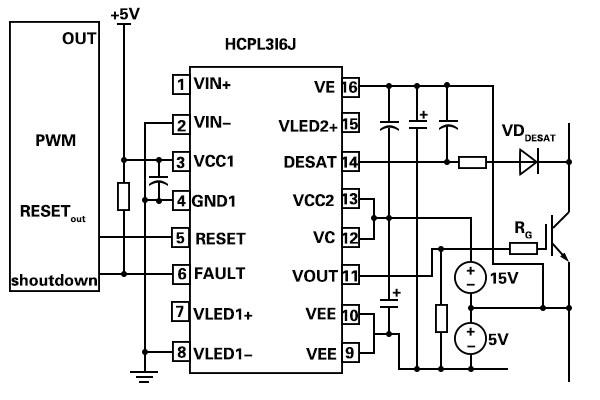

图4由驱动模块组成的驱动线路

HCPL316J可以驱动150A/1200V的igbt模块，光耦隔离，COMS/TTL电平兼容，过流软断开，最大开关速度500ns，工作电压15～30V，欠压保护。输出部分为三重复合达林顿管，集电极开路输出。选用标准SOL-16表面贴装。

HCPL316J输入、输出部分各自排列在集成线路的两边，由PWM电路产生的控制信号加到316j的第1脚，输入部分需用1个5V电源，RESET脚低电平有效，故障信号输出由第6脚送至PWM的关掉端，在出现过流情况时及时关掉PWM输出。

输出部分选用+15V和-5V双电源供电，用来产生正负脉冲输出，14脚为过流测量端，通过二极管VDDESAT测量igbt模块集电极电压，在igbt模块导通时，倘若集电极电压超出7V，则表示是发生了过流现象，HCPL316J慢速断开igbt模块，同时由第6脚送出过流信号。

以上就是传承电子对igbt模块组成的驱动线路的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
