MAX611双向可控硅模块驱动电路

2022-02-16

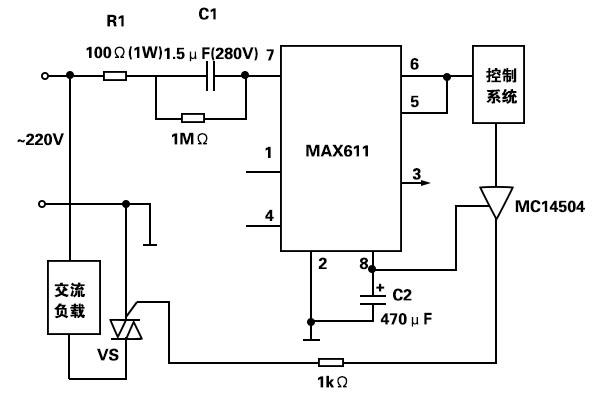

图4-90为双向可控硅模块驱动线路，MAX611的VOUT(6)端输出+5V为控制触发线路供电，V+(8)端输出由内部整流非稳定的+12V电压，它供应电平转变的MC14504集电极开路的缓冲门的运行电压，生成12V的触发信号控制双向可控硅模块VS的通/断、MAX611可供应的最大总负载电流约100mA。

以上就是传承电子介绍的MAX611双向可控硅驱动电路，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
