igbt模块串连均压办法

2022-02-17

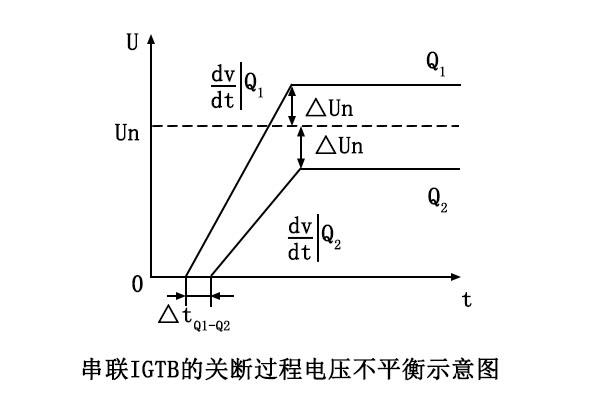

对于igbt模块串连运用中断开过程均压问题，对igbt模块的断开过程进行了深度解析，分析出干扰igbt模块断开过程的核心等效线路和公式计算。

在这个基础上提了1个基于门极补偿阻容网络的igbt模块串连均压办法，推导出增加门极阻容补偿网络后串连igbt模块动态电压不均衡度和断开时间干扰的公式计算，并提了门极阻容网络参数的选取原则。

建立基于LumpedCharge办法的igbt模块半物理数值模型，对igbt模块门极阻容补偿网络进行仿真验证。给出了实际测试工况下的补偿网络参数，建立igbt模块串连均压实验系统，进行多种电压、电流工况下的实验验证。

仿真和实验表明：该办法可以有效控制串连igbt模块的延迟时间和动态电压上升速率的差异，在母线电压为2000V和断开峰值电流为1500A时，选用该控制方法可将串连igbt模块的动态尖峰电压不均衡度由14.4%降至6.3%。

以上就是传承电子对igbt模块串连均压办法的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
