双臂可控硅大功率逆变器电路图

2022-02-18

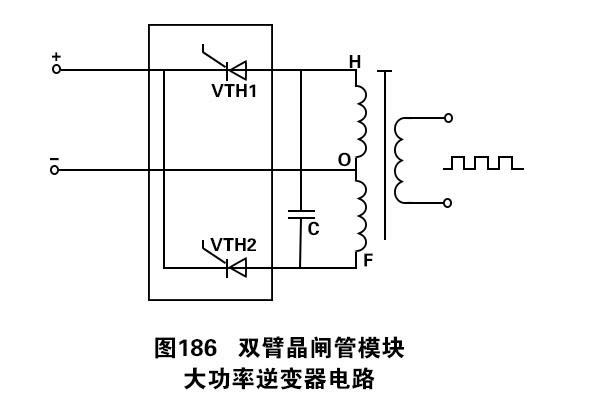

此例为单相逆变器，选用一个双臂负极并接可控硅，功率大，负载能力强，如下图186所显示。当VTH1被触发导通时，C上的电压经VTH2加至VTH1两边，使其受反方向电压而断开。

因为VTH2导通，变压器T的绕组FO中有电流经过，变压器2次侧感应出下正上负的电压。

VTH1、VTH2逐个轮换导通，变压器2次侧就感应出交流电压。更改双臂负极并接可控硅的触发信号的频率，也就更改了逆变器输出的交流电压的频率。
