可控硅模块的运行条件是什么?

2022-02-22

可控硅模块的运行条件：

1.可控硅模块承担反方向阳极电压时，无论门极承担和种电压，可控硅模块都处在关短模式。

2.可控硅模块承担正方向阳极电压时，仅在门极承担正方向电压的情况下可控硅模块才导通。

3.可控硅模块在导通情况下，只需有一定的正方向阳极电压，无论门极电压怎样，可控硅模块维持导通，即可控硅模块导通后，门极失去功能。

4.可控硅模块在导通情况下，当主回路电压（或电流）减少到将近于零时，可控硅模块断开。

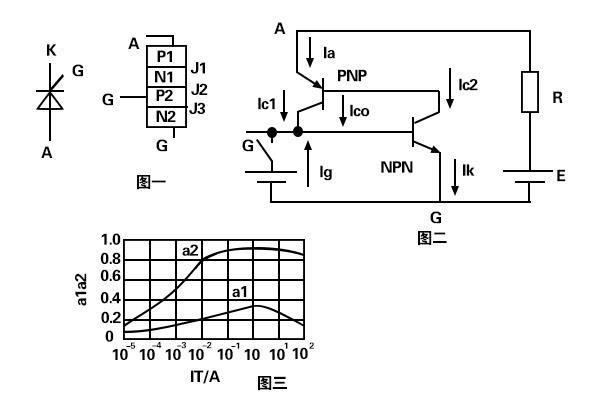

当可控硅模块承担正方向阳极电压，而门极未受电压的情况下，式（1—1）中，Ig=0,(a1+a2)非常小，故可控硅模块的阳极电流Ia≈Ic0晶闸关处在正方向阻断模式。当可控硅模块在正方向阳极电压下，从门极G流入电流Ig,因为足够大的Ig流过NPN管的发射结，进而提升起点流放大系数a2,生成足够大的极电极电流Ic2流过PNP管的发射结，并提升了PNP管的电流放大系数a1,生成更大的极电极电流Ic1流过NPN管的发射结。这样强烈的正反馈过程快速进行。从图3，当a1和a2随发射极电流增加而（a1+a2）≈1时，式（1—1）中的分母1-（a1+a2）≈0,所以提升了可控硅模块的阳极电流Ia.这时，流过可控硅模块的电流完全由主回路的电压和回路电阻决定。可控硅模块已处在正向导通模式。

式（1—1）中，在可控硅模块导通后，1-（a1+a2）≈0,即使这时门极电流Ig=0,可控硅模块仍能维持原先的阳极电流Ia而继续导通。可控硅模块在导通后，门极已失去了作用。

在可控硅模块导通后，倘若不断的减少电源电压或增加回路电阻，使阳极电流Ia减少到维持电流IH之下时，因为a1和a1快速下降，当1-（a1+a2）≈0时，可控硅模块恢复阻断模式。

以上就是传承电子介绍的双臂可控硅模块大功率逆变器电路图，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
