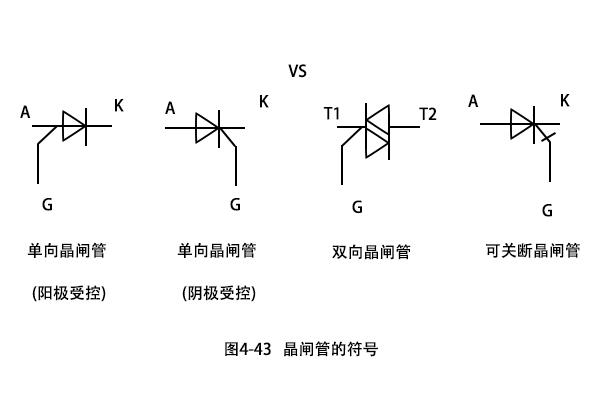

晶体闸流管的字母符号为“VS”，图形符号如图所显示。

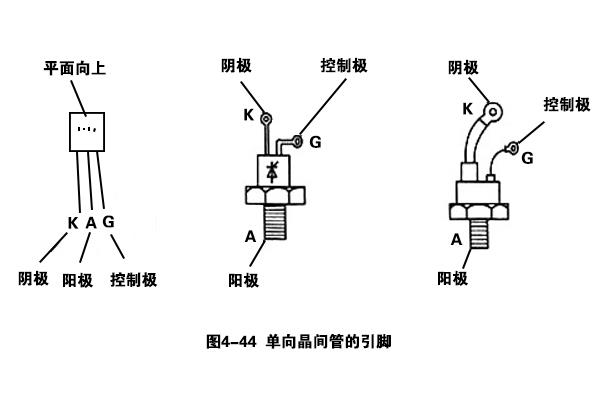

晶体闸流管有着3个引脚。单向可控硅的3个引脚分别是阳极A、阴极K和调节极G，常用单向可控硅的引脚如图4-44所显示，使用中应注意辨别，不要搞错。

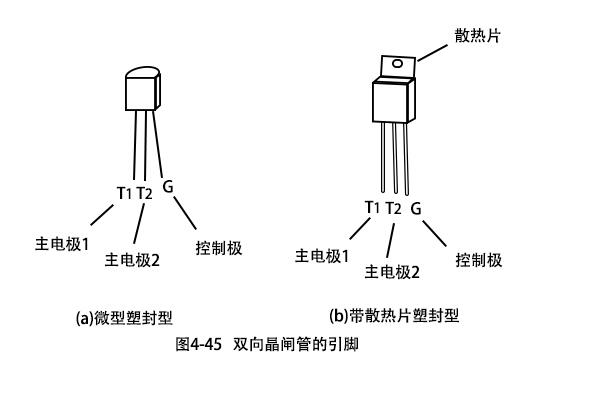

双向可控硅的3个引脚分别是调节极G、主电极T1和主电极T2，如图4-45所显示。因为双向品闸管的2个主电极T1和T2是对称的，所以使用中能够任意互换。
单向可控硅模块的构造与符号

晶体闸流管又称可控硅，简称可控硅。是在晶体管基础上发展出来的1种大功率半导体元器件。它的出現使半导体元器件由弱电行业拓展到强电行业。可控硅也像半导体二极管那般有着单向导电性，但它的导通时间是可以控制的，一般用作整流、逆变、调压及开关等层面。

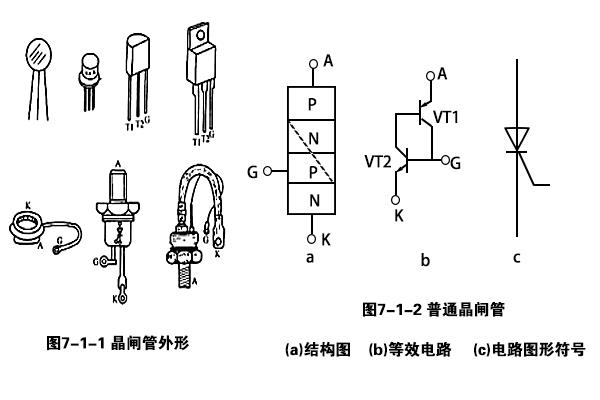

可控硅外型如下图7-1-1所显示，有小型塑封型（小功率）、平面型（中功率）和螺栓型（中、大功率）几类。单向可控硅的内部构造如下图7-1-2（a）所显示，它是由PNPN四层半导体材料构成的三端半导体元器件，3个引出端分另为阳极A、阴极K和门极G。
单向可控硅的阳极与阴极中间有着单向导电的性能，其内部能够等效为由1只PNP三极管和1只NPN三极管构成的复合管，如下图7-1-2（b）所显示。

图7-1-3是其线路图形符号。可控硅在线路中的一般作用是完成可以控制整流。当在可控硅的阴极和阳极间加之正方向电压而调节极不添加任何信号时，可控硅处在断开状态。

如果在调节极和阴极中间加之1个正方向的小电压，则可控硅将导通，这时即便收回调节信号，可控硅仍能维持导通，除了断开阳极电源电路或将阳极电流降低到小于可控硅的维持电流。

一般情形下，触发可控硅需要的电流等同于流过可控硅电流的1/100~1/1000。这代表着，当将可控硅串连在弧焊变压器的次级绕组及焊接电缆之后，它不仅能将交流变为直流，在对应的电子装置的协助下还能调节焊接电流的多少。

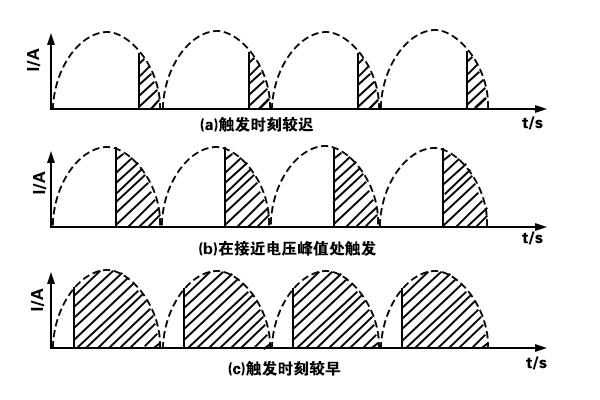

可控硅仅有2种运行状态，即导通和截止，只有借助调节可控硅的导通点（触发角）来调节电流的多少，图2得出了电阻性负载的单相桥式可以控制整流线路中在各种時刻触发可控硅的輸出波型。可控硅的导通時刻越早，向负载輸出的功率越大。
图2电阻性负载的单相桥式可以控制整流线路中在各种時刻触发可控硅的輸出波型
