可控硅调速线路图

2022-03-21

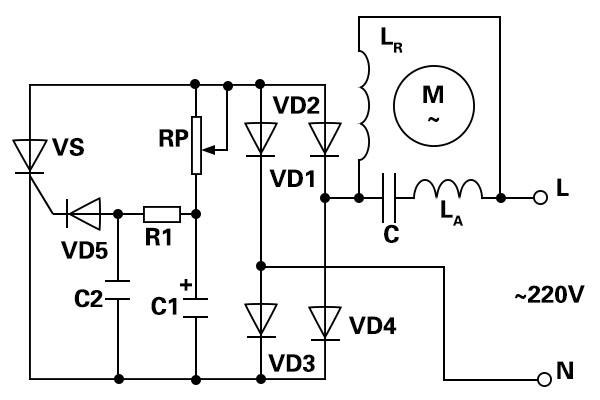

如下图，调节电位器ＲＰ就可以调节可控硅的导通角，转变输出电压，进而达到无级调节电动机转速的目的。RP阻值小，VS导通角度大，输出电压高，电动机转速高；反之，RP阻值大，电动机转速低。

为了能提升直流调速系统的动静态性能指标，通常选用闭环控制系统（包含单闭环系统和多闭环系统）。对调速指标要求不高的场合，选用单闭环系统，而对调速指标较高的则选用多闭环系统。按反馈的形式不同可分成转速反馈，电流反馈，电压反馈等。在单闭环系统中，转速单闭环使用较多。

在本设备中，转速单闭环实验是将反映转速改变的电压信号当作反馈信号，经“速度变换”后连接到“速度调节器”的输入端，与“给定”的电压相对比经放大后，获得移相控制电压UCt，用来控制整流桥的“触发线路”，触发脉冲经功放后加至可控硅的门极和阴极间，以转变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。电机的转速随给定电压改变，电机最大转速由速度调节器的输出限幅所确定，速度调节器选用P（比例）调节对阶跃输入有稳态误差，要想清除上述误差，则需将调节器换为PI（比例积分）调节。这时当“给定”恒定时，闭环系统对速度改变起着了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内改变。

在电流单闭环中，将反映电流改变的电流互感器输出电压信号当作反馈信号加到“电流调节器”的输入端，与“给定”的电压相对比，经放大后，获得移相控制电压UCt，控制整流桥的“触发线路”，转变“三相全控整流”的电压输出，进而构成了电流负反馈闭环系统。电机的最大转速也由电流调节器的输出限幅所确定。同样，电流调节器若选用P（比例）调节，对阶跃输入有稳态误差，要清除该误差将调节器换为PI（比例积分）调节。当“给定”恒定时，闭环系统对电枢电流改变起着了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内改变。

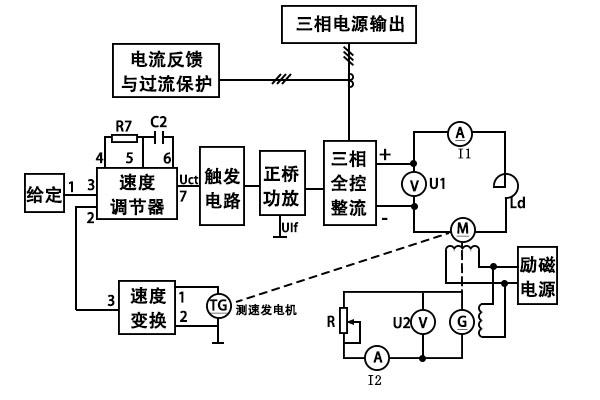

图1 转速单闭环系统原理图

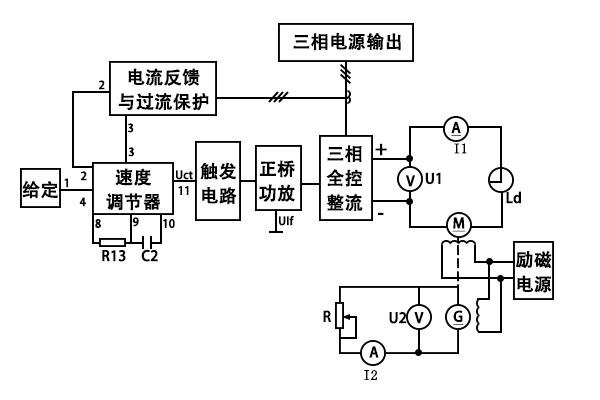

图2 电流单闭环系统原理图

以上就是传承电子介绍的可控硅调速线路图，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
