可控硅模块的内部结构

2022-03-23

晶闸管（Thyristor）是晶体闸流管的简称，又可称作可控硅整流器，之前被简称为可控硅；可控硅是PNPN四层半导体构造，它有几个极：阳极，阴极和门极；可控硅具备硅整流器件的性能，能在高电压、大电流情况下运作，且其运作过程能够控制、被普遍使用于可控整流、交流调压、无触点电子开关、逆变及变频等电子线路中。

可控硅接通情况为：加顺向电压且门极有触发电流；其派生元器件有：快速可控硅，双向晶闸管，逆导可控硅，光控可控硅等。它是1种大功率开关型半导体器件，在线路中用文字符号为“V”、“VT”表达（旧标准中用字母“SCR”表达）。

可控硅（Thyristor）是1种开关元件，能在高电压、大电流情况下运作，且其运作过程能够控制、被普遍使用于可控整流、交流调压、无触点电子开关、逆变及变频等电子线路中，是典型的小电流控制大电流的设备。

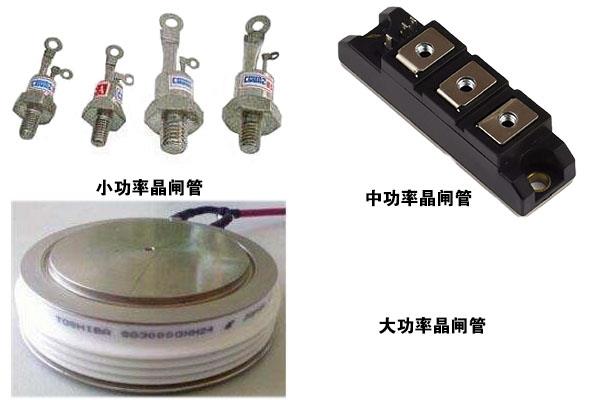

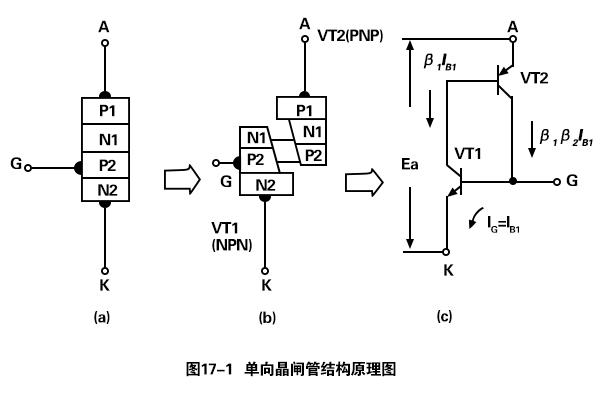

构造

它是由1个P-N-P-N四层（4layers）半导体组成的，中间生成了几个PN结。
