IGBT模块直流稳压大功率电源电路设计

2022-04-27

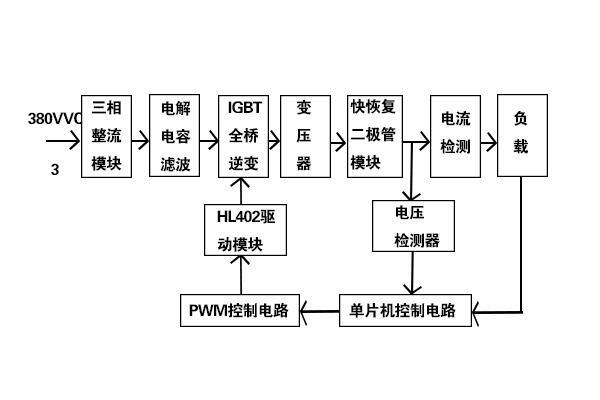

直流大功率电源是现阶段工业生产、照明等行业中元素，也是许多技术人员的重点研究方向。本文介绍IGBT模块的直流稳压大功率电源方案设计。此方案的单片机调控的逆变电源的整体框架图如上图所显示，

单片机控制线路

这种大功率开关电源电路倘若要保持直流稳压的运作效果，则其单片机系统控制线路要用作輸出其所需的电压、电流量，以保持从一开始所需求的开关电源的电流量和电压的稳定度，其工作关键借助程序运行来輸出恰当的操控信号。

在开关电源的硬件设备系统中，单片机关键利用采样线路中的电压、电流量，与给定值对比后可自动调节，并且还可显现线路中的电压、电流量，具备监控功用单片机控制线路由MPS430最小系统、D/A转换线路、数码显现及键盘输入线路、I/O接口电路组成。

驱动线路及IGBT模块的防护

驱动线路系统，其关键功用是用作将脉冲宽度调制线路輸出的操控脉冲转变成合乎开关功率器件需求的电平和阻抗方式，并对驱动信号完成功率放大，并确保一定的脉冲前沿、后沿陡度，使其有充足的能力使IGBT模块饱和导通。

并且保持主线路和控制线路之问的电气隔离影响和故障信号的采集作片j，其对功率开关元件的开关时间、损耗等具有直接的影响。此外，还要在开关元器件的工作点超过安全工作区时提供防护信号。

以上就是传承电子设计师"IGBT模块直流稳压大功率电源电路设计"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
