双向可控硅结构及基本原理

2022-04-28

普通可控硅本质上应属直流元器件。要操控交流负载，需要将2只可控硅反极性并接，让每只SCR操控1个半波，为之需2套独立的触发线路，使用感到不方便。

双向可控硅是在普通可控硅的基本上快速发展起来的，它不但能替代2只反极性并接的可控硅，并且仅用一个触发线路，是目前比较理想的交流开关元器件。其英文名称TRIAC就是三端双向交流开关的意思。即便从形式上能够把双向可控硅看作2只普通可控硅的组合，但其实它是由7只晶体管和多只电阻值构成的功率集成元器件。

小功率双向可控硅一般选用塑料封存装，有的还带小散热极，外型如下图1所显示。典型产品有BCM1AM（1A/600V）、BCM3AM（3A/600V）、2N6075（4A/600V）、MAC218-10（8A/800V）等。大功率双向可控硅大部分选用RD91型封装，比如BTA40-700型的主要参数是：IT=40A，VDRM=700V，IGT=100mA。

双向可控硅可普遍用作工业、交通、家电行业，实现交流调压、交流调速、交流开关、舞台调光、台灯调光等多种功能。此外，它还被用在固态继电器和固态接触器的线路中。

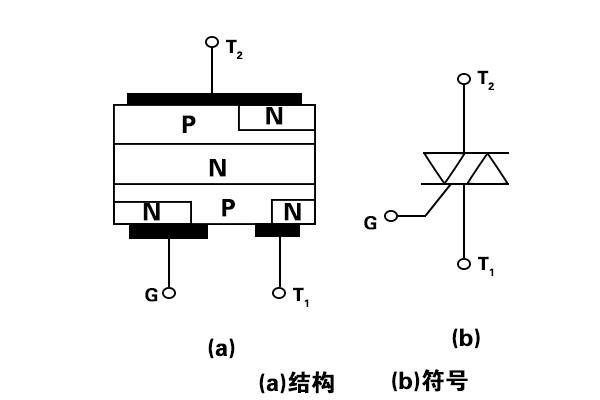

双向可控硅的结构与符号见图2。它应属NPNPN5层元器件，3个电极分别是T1、T2、G。因该元器件能够双向导通，故门极G之外的2个电极通称为主端子，用T1、T2表达，不用区分成阳极或阴极。其特性是，当G极和T2极相对于T1的电压均为正时，T2是阳极，T1是阴极。反过来，当G极和T2极相对于T1的电压均为负时，T1变为阳极，T2为阴极。

双向可控硅的伏发特性见图，因为正、反方向特性曲线具备对称性，因此它可在任何1个方位导通。
