IGBT构成的输出整流和滤波电路

2022-04-29

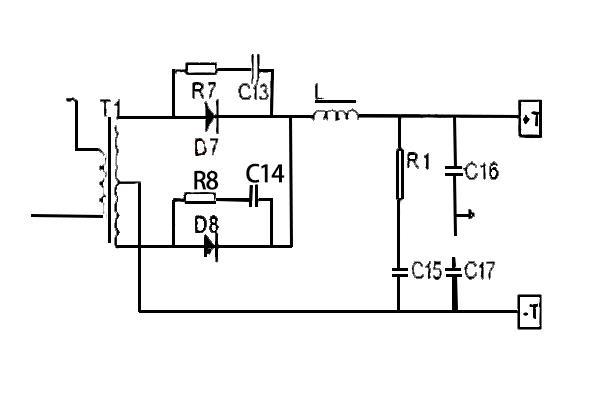

图为全桥式逆变器輸出线路

我们所制定的这类大功率电源设计方案中，全桥式逆变线路的输出线路如图2所显示，这是因为二极管D7、D8都给输出端供应半周期的电流量，因此两者分摊着相等的负荷电流量，它们不用续流二极管，这是因为当1个二极管截止时，另1个二极管就导通起着了续流的功能。但对二极管的反向截止电压参数的需求就高了，它的最小值可估算为：2.4VoVimax/Vimin。

在这个一全桥式逆变器的輸出线路系统中，其整流二极管务必具备正向降低、快速恢复的特性，还应当具备充分的输出功率。在具体运用中，整流二极管就算在大的止向电流量影响下，其正向压降也很低，仅有0.4V的样子。

毕竟它具备这种优势，可使整流二极管非常适用5V左右的低电压輸出线路中。整流二极管的反向恢复时问是能够忽略的，毕竟此元器件是很多载流子半导体元器件，在元器件的开关环节中，都没有清除少数载流存储电荷的问题。

基本控制线路，即PWP控制线路的任务，是利用单片机輸出的电流量给定值与具体电流量反馈值的差值，利用调节輸出脉冲的占空比来保持稳定的輸出。

以上就是传承电子设计师"IGBT构成的输出整流和滤波电路"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
