1、晶闸管模块（SCR）

晶体闸流管通称晶闸管模块，也叫做可控硅整流元器件（SCR），是由3个PN结组成的1种大功率半导体元器件。在特性上，晶闸管模块不但具备单向导电性，并且还具备比硅整流元器件更加可贵的可控性，它仅有导通和断开2种模式。

晶闸管模块的优势很多，比如：以小功率把控大功率，功率放大倍数高达几十万倍；反应超快，在微秒级内导通、断开；无触点运作，无火花、无噪音；工作效率高，成本费用低等。因此，尤其是在大功率UPS供配电系统中，晶闸管模块在整流电路、静态旁路开关、无触点输出开关等线路中受到广泛的使用。

晶闸管模块的缺点：静态及动态的过载保护能力较弱，易受干扰而误导通。

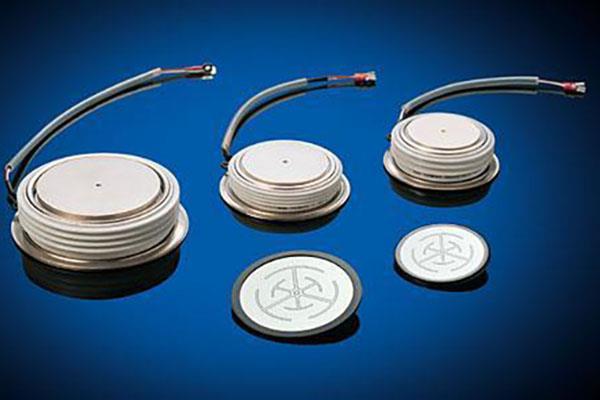

晶闸管模块从外型上种类主要有：螺栓形、平板形和平底形。
2、晶闸管模块的基本参数

（1）断态重复峰值工作电压UDRM

门极开路，重复率为每秒50次，每次持续时间不超过10ms的断态最大脉冲工作电压，UDRM＝90％UDSM，UDSM为断态不重复峰值工作电压。UDSM应比UBO小，所留的裕量由厂家决定。

（2）反向重复峰值工作电压URRM

其定义同UDRM类似，URRM＝90％URSM，URSM为反向不重复峰值工作电压。

（3）额定电压

选UDRM和URRM中较小的值用作额定电压，使用时额定电压应当为正常运行峰值工作电压的2～3倍，应能承担常常出现的过电压。

3、晶闸管模块的运行条件

因为晶闸管模块仅有导通和关断2种运行状态，因此 它拥有开关特点，这种特点需要特定的条件才可以切换，此条件见表1。表1晶闸管模块导通和关断条件

（1）晶闸管模块承担反向阳极电压时，不管门极承担哪种电压，晶闸管模块都处在关断模式。

（2）晶闸管模块承担正向阳极电压时，仅在门极承担正向电压的情况下晶闸管模块才导通。

（3）晶闸管模块在导通情况下，只有特定的正向阳极电压，不管门极电压怎么样，晶闸管模块维持导通，即晶闸管模块导通后，门极失去作用。

（4）晶闸管模块在导通情况下，当主电路电压（或电流量）降低到将近于零时，晶闸管模块关断。
