可控硅模块：向强电冲击的先锋

2021-04-25

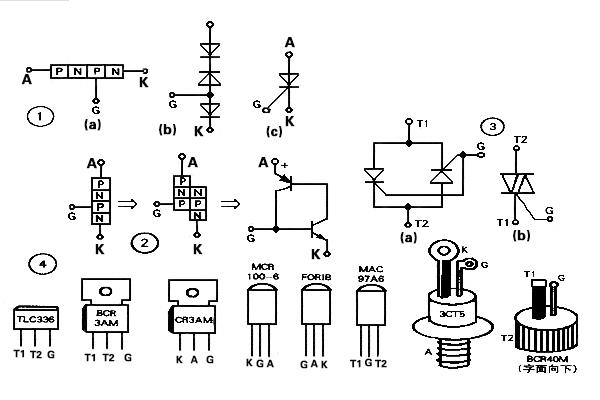

可控硅模块是可控硅整流元件的简称，是1种有着3个PN 结的四层构造的大功率半导体元器件。事实上，可控硅模块的功能不但是整流，它还能作为无触点开关以快速连接或断开线路，完成将直流电转换成交流电的逆变，将1种频率的交流电转换成另一种频率的交流电，等。可控硅模块和其它半导体元器件一样，其有体型小、工作效率高、稳定性能好、运行可靠等优势。它的形成，使半导体技术从弱电领域进入了强电领域，成为工业生产、农牧业、交通运输、军事科研以及商业、民用型电器等层面争相使用的元件。

可控硅模块的主要参数有：

1、额定通态平均电流量IT在相应条件下，阳极---阴极间能够持续通过的50赫兹正弦半波电流量的平均值。

2、正向阻断峰值电压VPF 在操控极开路不加触发信号，阳极正向电压还未超出导能电压时，能够反复加在可控硅模块两边的正向峰值电压。可控硅模块承受的正向电压峰值，无法超出手册给定的这一参数值。

3、反向阴断峰值电压VPR当可控硅模块加反向电压，处在反向断开模式时，能够反复加在可控硅模块两边的反向峰值电压。用时，无法超出手册给定的这一参数值。

4、操控极触发电流量Ig1、触发电压VGT在要求的工作温度下，阳极---阴极间添加相应电压时，可控硅模块从断开模式转为导通模式所需用的最少操控极电流量和电压。

5、维持电流量IH在要求温度下，操控极断路，维持可控硅模块导通所需要的最少阳极正向电流量。

近些年，很多新型可控硅模块元器件相继问世，如适用于高频应用的快速可控硅模块，可以用正或负的触发信号操控2个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其断开的可控硅模块等。

以上就是传承电子可控硅模块的主要参数的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
