igbt模块的SD315A集成化驱动模块

2021-04-28

集成化驱动模块选用+15V单电源供电，内部集成化有过流保护线路，其明显的特性是具备安全性、智能性与易用性。2SD315A能輸出极大的峰值电流量（明显瞬间輸出电流量可以达到±15A），具备极强的驱动作用和很高的隔离电压作用（4000V）。

2SD315A具备2个驱动輸出通道，合适于驱动等级为1200V/1700V极其之上的2个单管或一个半桥式的双单元功率大的IGBT模块。当中在作为半桥驱动器用的时候，能够很便捷地设定死区时间段。

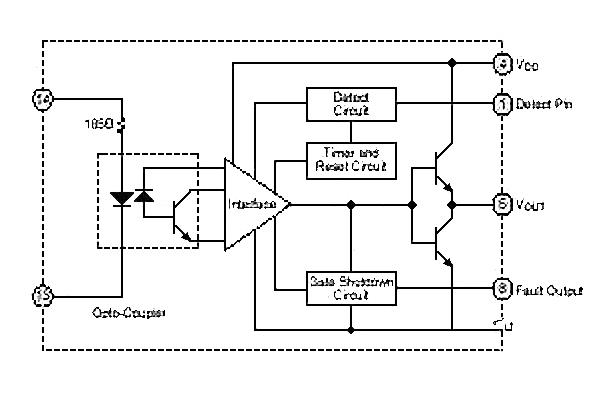

2SD315A内部具体有3大模块组成，分别是LDI（LogicToDriverInterface，逻辑驱动转换接口）、IGD（IntelligentGateDriver，智能门极驱动）和輸入与輸出互相绝缘的DC/DC转换器。

当外界輸入PWM信号后，由LDI完成编码处理，为确保信号不会受到外界情况的干预，处理过的信号在进到IGD前要用高频隔离变压器完成电气隔离。

从隔离变压器另一边收到的信号最先在IGD单元完成解码，并把解码后的PWM信号完成放大（±15V/±15A）以驱动外接功率大的IGBT。

当智能门极驱动单元IGD内的过电流和短路保护线路检测到IGBT出现过电流和短路故障时，由封闭时间段逻辑线路和状态确认线路发生相对的响应时间和封闭时间段，并把这时的状态信号完成编码送至逻辑控制单元LDI。

LDI单元对传送来的IGBT运行状态信号完成解码处理，使之在控制回路中得以处理。为防止2SD315A的两路輸出驱动信号互相干预，由DC/DC转换器供应彼此隔离的电源供电。
