“以小控大”的可控硅模块

2021-05-12

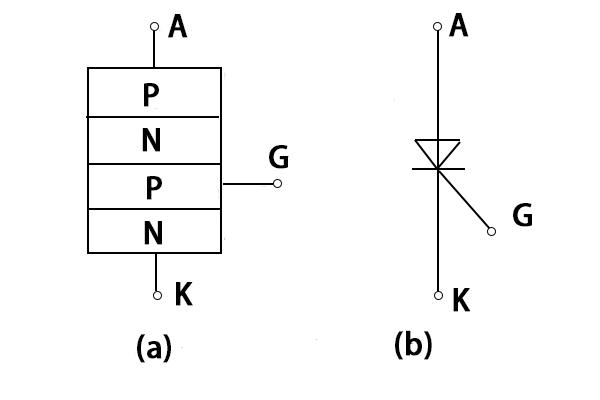

第一步，我们可以把从阴极往上数的一、二、三层看面是1只NPN型号晶体管，而二、三四层构成另外一只PNP型晶体管。当中第二、第三层为两管交迭共用。当在阳极和阴极间加之1个正向电压Ea，又在控制极G和阴极C间（相当BG1的基一射间）键入1个正的触发信号，BG1将造成基极电流Ib1，经扩大，BG1将有个扩大了β1倍的集电极电流IC1。

由于BG1集电极与BG2基极相接，IC1更是BG2的基极电流Ib2。BG2又把比Ib2（Ib1）扩大了β2的集电极电流IC2送回BG1的基极扩大。这般循环扩大，

直至BG1、BG2彻底导通。实际这一过程是“一触即发”的过程，对可控硅模块来说，触发信号加入控制极，可控硅模块立即导通。导通的时间主要决定于可控硅模块的性能。

可控硅模块一旦触发导通后，因为循环反馈的因素，注入BG1基极的电流量已不只是原始的Ib1，而是经过BG1、BG2放大后的电流量（β1*β2*Ib1）这个电流量远高于Ib1，得以维持BG1的持续导通。这时触发信号即便消失，可控硅模块仍维持导通情况只能切断电源Ea或降低Ea，使BG1、BG2中的集电极电流量低于维持导通的最小值时，可控硅模块方可断开。当然，如果Ea极性反接，BG1、BG2因为受到反方向电压作用将处于截止情况。

这时，即便输入触发信号，可控硅模块也不可以工作。反过来，Ea接成正方向，而触动发信号是负的，可控硅模块也不可以导通。另外，如果不加触发信号，而正方向阳极电压大到超出某种值时，可控硅模块也会导通，但已属于非正常工作情况了。

可控硅模块这类通过触发信号（小的触发电流量）来操控导通（可控硅模块中通过大电流量）的可控特性，正是它差别于普通硅整流二极管的主要特点。

以上就是传承电子对“以小控大”的可控硅模块的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
