全数字双向可控硅模块线路

2021-05-13

图1所显示的简易数字电路能够用作精准地调控交流电源，线路没有任何的数字到模拟转变线路。在应用领域中，系统的调控计算机传送有效数据字到SH74HCT534，经锁存后，利用2进制比较器SN74LS682同异步波型计数器SN74HC4040的輸出相比较。

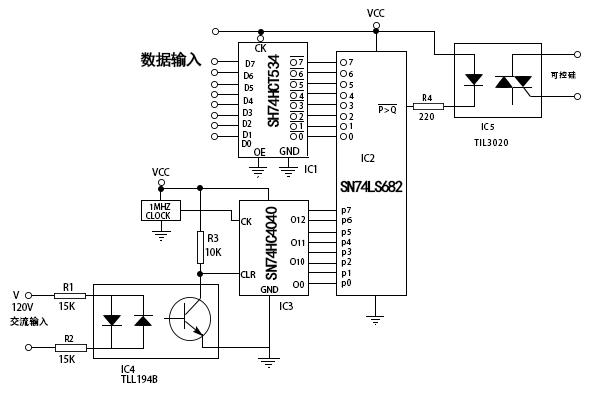

图1全数字双向可控硅线路

SH74HC4040由1MHz的时钟驱动，它能够提供精准的50Hz~60Hz时钟。在交流电源的零点交叉处，双向光耦TIL194B清除SH74HC4040的輸出，使SW4HC4040与交流信号同步。在零交叉点，2进制比较器的輸出无效。2进制比较器的輸出调控隔离可控珪光耦TIL3020。

在零交叉点后，计数器開始计数。2进制比较器的輸出仍维持无效直至计数器超过SH74HCT534中锁存的数据。可控珪光耦导通交流信号的半个周,直至下一个零交叉点出现才断开。

说明：可以利用锁存、比较器和光耦等线路调控更多的交流通道。时钟的波型计数器1次能够驱动数个通道。在波型计数器和2进制比较器间插入1个EPROM或PAL元器件,将能够产生指数、对数或任意的波型。
