单向可控硅模块的检测

2021-05-14

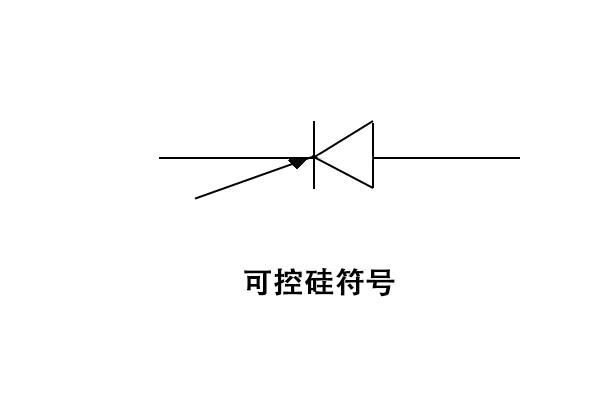

可控硅分单向可控硅模块、双向可控硅模块。单向可控硅模块有阳极A、阴极K、控制极G3个引出脚。唯有当单向可控硅模块阳极A与阴极K中间加有正方向电压，并且控制极G与阴极间加所需要的正方向触发电压时，才能被触发导通。这时A、K间呈低阻导通模式，阳极A与阴极K间压降约1V。

单向可控硅模块导通后，控制器G即便失去触发电压，要是阳极A和阴极K中间仍保持正方向电压，单向可控硅模块仍然处在低阻导通模式。唯有把阳极A电压拆卸或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅模块才由低阻导通模式变换为高阻截止模式。

单向可控硅模块一旦截止，即便阳极A和阴极K间又重新加正方向电压，仍需在控制极G和阴极K间有重新加正方向触发电压才能导通。单向可控硅模块的导通与截止模式相当于开关的闭合与断开模式，用它可制成无触点开关。

单向可控硅模块的检测。

数字万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直到选出读数为数十欧姆的两只引脚，这时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。这时将黑表笔接已判定了的阳极A，红表笔仍接阴极K。这时数字万用表表针应不动。

用短线快速短接阳极A和控制极G，这时数字万用表电阻挡表针应往右偏移，阻值读数为10欧姆左右。如阳极A接黑表笔，阴极K接红表笔时，数字万用表表针出现偏移，表明该单向可控硅模块已击穿毁坏。

以上就是传承电子对单向可控硅模块的检测的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
