双向可控硅的测量

2022-03-31

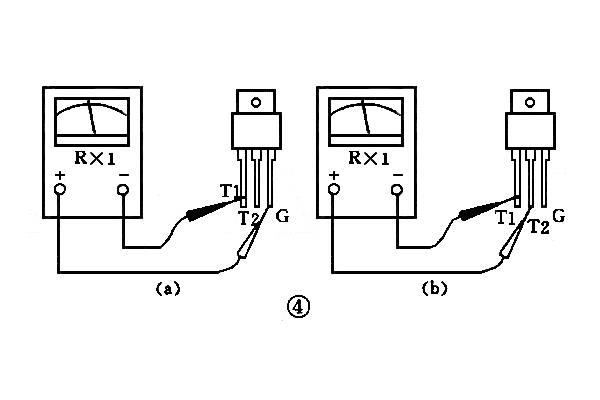

1．判断各电极用数字万用表R×1或R×10档各自测量双向可控硅3个引脚间的正、反方向电阻值，若测出某个管脚与其余两脚均接不上，则此脚就是主电极T2。找到T2极后，剩余的两脚就是主电极T1和门极G3。测量这两脚间的正反向电阻值，会测出2个均较小的电阻值。在电阻值较小（约几十欧姆）的1次测量中，黑电笔接的是主电极T1，红电笔接的是门极G。螺栓形双向可控硅的螺栓一头为主要电极T2，较细的引线端为门极G，较粗的引线端为主要电极T1。金属封装（TO–3）双向可控硅的外壳为主要电极T2。塑封（TO–220）双向晶徊管的中心引脚为主要电极T2，该极通常与自身带有小散热片相接。 2．判断...

了解详情了解详情

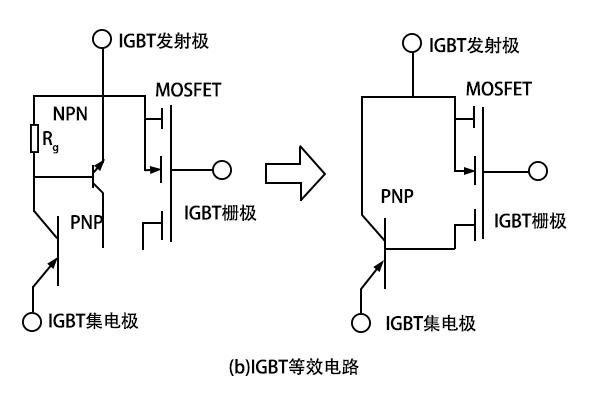

辨别igbt模块的方法

2022-03-30

1、辨别极性首先将数字万用表拨在R&TImes;1KΩ挡，用万用表测量时，若某个极与其余两极电阻值为无穷大，调换电笔后该极与其余两极的电阻值依然为无穷大，则辨别此极为栅极(G)。其余两极再用万用表测量，若测出电阻值为无穷大，调换电笔后测量电阻值较小。在测量电阻值较小的一次中，则辨别红电笔接的为集电极(C);黑电笔接的为发射极(E)。2、辨别好坏将数字万用表拨在R×10KΩ挡，用黑电笔接igbt模块的集电极(C)，红电笔接igbt模块的发射极(E)，这时数字万用表的指针在零位。用手指同时触及一下栅极(G)和集电极(C)，这时igbt模块被触发导通，数字万用表的指针摆向电阻值...

了解详情了解详情

双向可控硅模块的触发形式

2022-03-29

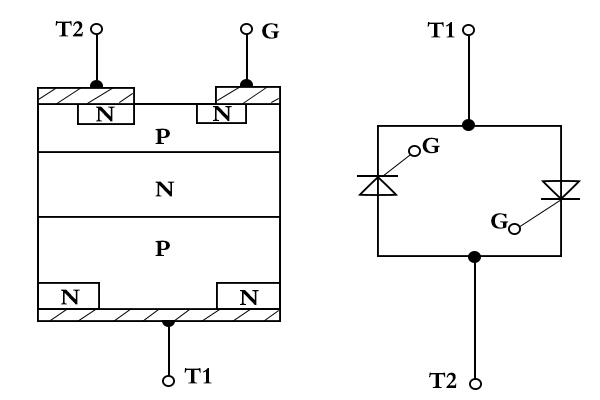

双向可控硅是由N-P-N-P-N5层半导体材料制作而成的，对外部也导出3个电极，其构造如下图所示。双向可控硅等同于2个单向可控硅的反方向并接，但只有一个控制极。双向可控硅正反2个方向都能导通，门极加正负信号都能触发，所以有4种触发形式。（1）I+触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为正，T2为负，特性曲线在第一象限，为正触发。（2）I-触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为负，T2为正，特性曲线在第一象限，为负触发。（3）Ⅲ+触发形式阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为正，T2为负，特性曲线在第三象限，为正触发。 ...

了解详情了解详情

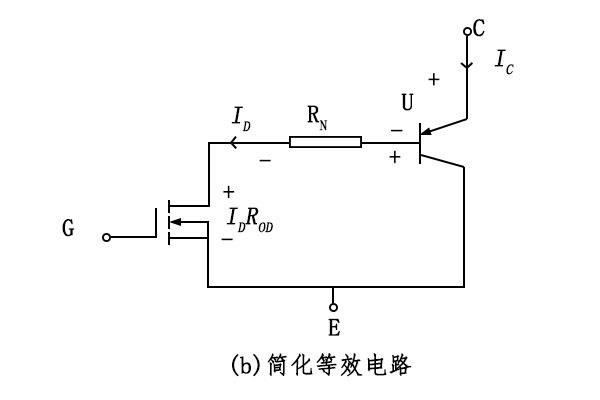

IGBT模块的检测方法

2022-03-28

以两单元举例：用模拟万用表测量静态检测：把数字万用表置于×100档，检测黑电笔接1端子、红电笔接2端子，呈现电阻值为无穷大;电笔对调，呈现电阻值应在400Ω左右。用同样的方法，检测黑电笔接3端子、红电笔接1端子，呈现电阻值为无穷大;电笔对调，呈现电阻值应在400Ω左右。若合乎上述情况说明此igbt模块的2个单元没有明显的故障。动态测试：把数字万用表的档位置于乘10K档，用黑电笔接4端子，红电笔接5端子，这时黑电笔接3端子红电笔接1端子，这时电阻值为300-400Ω,把电笔对调也是有大约300-400Ω的电阻值说明此igbt模块单元是完好的。用同样的方法测试1、2端子间的igbt模...

了解详情了解详情

双向可控硅的基本原理阐述

2022-03-25

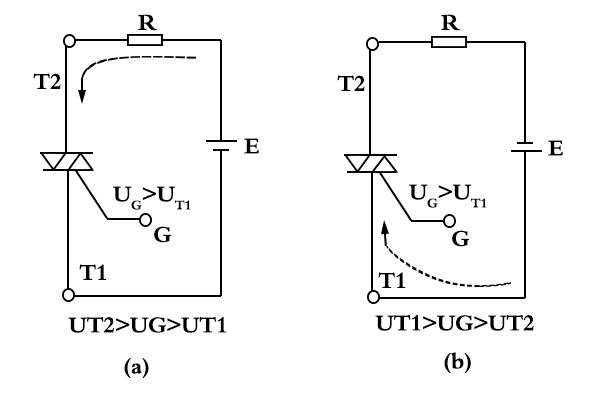

（1）当T2、T1极间加正方向电压（即UT2〉UT1）时，如下图1-13（a）所显示。在这样的情况下，若G极无电压，则T2、T1极间不导通；若在G、T1极间加正方向电压（即UG〉UT1），T2、T1极间马上导通，电流由T2极流入，从T1极流出，这时移去G极电压，T2、T1极间仍处在导通模式。也就是说，当UT2〉UG〉UT1时，双向可控硅导通，电流由T2极流入T1极，移去G极电压后，可控硅继续处在导通模式。（2）当T2、T1极间加反方向电压（即UT2〈UT1）时，如下图1-13（b）所显示。在这样的情况下，若G极无电压，则T2、T1极间不导通；若在G、T1极间加反方向电压（即UG〈UT1），T...
