IGBT模块驱动的安装布局

2021-02-23

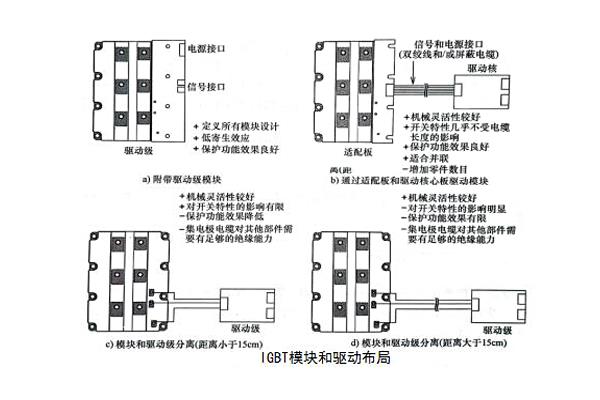

一般，驱动模块要尽量达到IGBT模块。许多IGBT模块有专门的区域用作安装驱动模块，这种布局具备很多优势，已是逆变器的最佳配备选择。其优势如下：1、确定机械布局和寄生干扰，逆变器中每一个IGBT/驱动连接完全相同，这种器件的开关特性也相同；2、栅极引线最短，降低了寄生参数的干扰，这种栅极引线的阻抗不但小同时可以确定其大小；3、保障栅极利用密勒电容充电的线路（比如栅极钳位）紧挨栅极，因此效率极其高。但是在某些应用中，因为外界因素没法把驱动直接组装在IGBT模块上。此时，需确认模块辅助引脚和驱动中间的间距在几厘米内。倘若做不到这点，驱动模块应当分为驱动核、模块适配板两区域。所有状况下，模块适...

了解详情了解详情

IGBT模块焊机点焊保护处理方案

2021-02-22

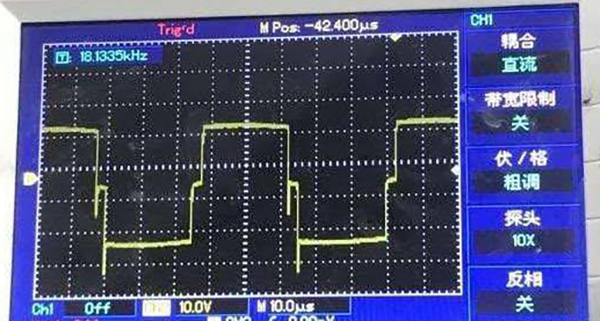

该设备IGBT功能模块损坏1个，拆换新的IGBT后，空载工作电压正常60V，但一焊就保护。应对此状况剖析有可能的因素是焊条一短路工件造成了大电流，设备过流保护。设备过流的因素有下列多个层面:1.无电流信息反馈或是反馈电路故障，造成电流调控的PI电路，输出最大工作电压。2.推力电流或热引弧电流太大。3.IGBT坏。第一步检查电流信息反馈线并无断路，推力电位器也正常。拆换了新的控制器，但一焊仍然保护。更进一步排查故障因素，检查IGBT功能模块的驱动波形，波形见下图。图1 图2能够看到图2所显示的驱动波形反向尖峰比较大，较为异常。检测该驱动波形相匹配的驱动电路中...

了解详情了解详情

变频器：逆变功能模块IGBT故障检测

2021-02-22

1、故障：逆变功能模块故障。2、现象：变频器输出缺相或三相不平衡。 3、很有可能缘由:①检测变频器三相输出线间是不是短路，或电机对地是不是短路，或电机绝缘性欠佳内部短路？②电机和变频器连线是不是太长？太长的情况要另装输出电抗器③风扇是不是受损，难以散热，环境温度过高？④控制器接线松动。⑤驱动保障电路受损和CPU故障。 4、检测方式：拆下电源线和电机线，用万能表量电阻值，P是直流母线端子，RST是电源进线端子。按下表测量。 ...

了解详情了解详情

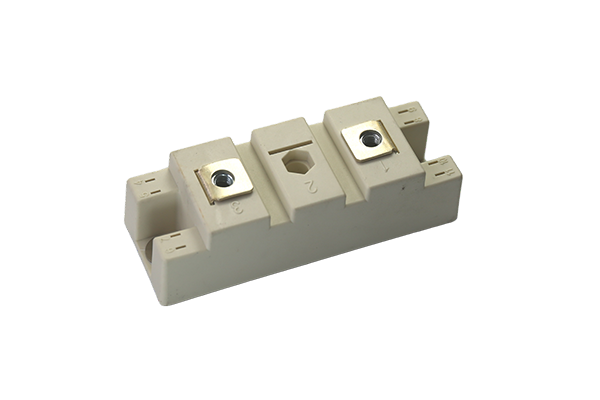

晶闸管是什么及其功用？

2021-02-21

晶闸管是可控硅整流元件的简称，是一类有着3个PN结的四层构造的大功率半导体元器件，通常由两晶闸管反方向连接而成。它的作用不只是整流，还能用来无触点开关的快速导通或断开；完成将直流电转变成交流电的逆变；将一种频率的交流电转变成另一种频率的交流电等。晶闸管和其它半导体元器件相同，有体型小、效率高、可靠性好、工作可靠等优势。它的出现，使半导体技术从弱电领域进入了强电领域，成为制造业、农牧业、交通运输业、军事科研甚至商业、民用电器设备等领域争相采用的元件。现阶段晶闸管在自动控制、机电使用、工业电气及家用电器等领域都有普遍的使用。晶闸管从外型上划分主要有螺旋式、平板式和平底式三种。螺旋式使用较多。 ...

了解详情了解详情

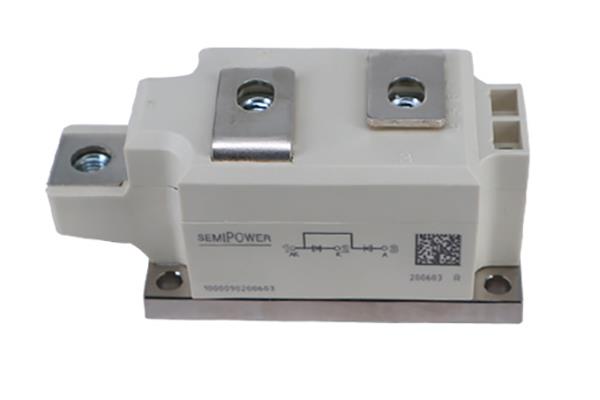

半导体可控硅模块的工作原理介绍

2021-02-21

可控硅一旦触发导通后，因为循环系统反馈的因素，流进BG2基极的电流已不只是原始的Ib2，反而是经由BG1、BG2放大后的电流（β1*β2*Ib2），这个电流远远高于Ib2，足够保持BG2的连续导通。此时触发信号即便消失，可控硅仍保持导通模式，仅有切断电源E或降低E的输出电压，使BG1、BG2的集电极电流低于保持导通的最小值时，可控硅即可关闭。当然，一旦E极性接反，BG1、BG2得到反向工作电压作用将位于截止模式。此时，即便输入触发信号，可控硅也无法运行。相反，E接成正向，而触动发信号是负的，可控硅也无法导通。此外，一旦不加触发信号，而正向阳极工作电压大到超出一定值时，可控硅也会导通，但已归属于非正常工作情...
