晶闸管模块的保护形式之过压保护

2021-06-10

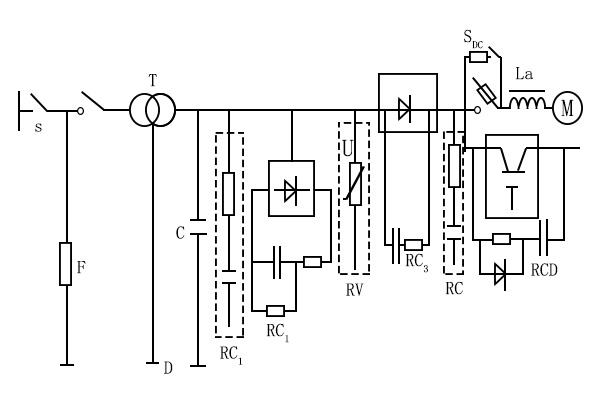

因为晶闸管模块过载功能较弱，短期内的过压或过电流就有可能致使其毁坏。尽管选择晶闸管模块时要合理地选取元件参数并留出安全裕量，但仍需针对晶闸管模块的运行条件采取适度的保障措施，保障晶闸管模块设备正常运作。1、过压保护过压形成的缘故主要是操作过压、浪涌过压。按过压保护的部位来分，有交流侧保护、直流侧保护和元件保护等几部分，如下图所示。图晶闸管模块设备可选用的过压保障措施1-避雷器;2-接地电容;3-交流侧阻容保护;4-整流式阻容保护;5-硒堆保护;6-交流侧压敏电阻保护;7-直流侧阻容保护;8-直流侧压敏电阻保护①交流侧操作过压保护：如下图1中的环节3-阻容吸收保护。当中阻容吸收...

了解详情了解详情

igbt模块参数检测

2021-06-10

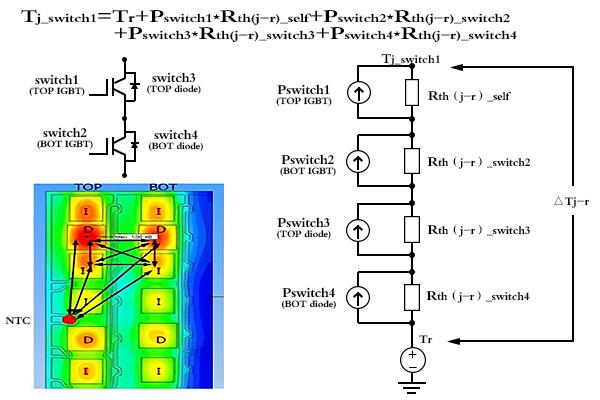

1.igbt模块结到NTC的暂态热阻抗Zth（j-r）图9是模块在液冷散热情况下igbt模块结温和NTC间的热阻抗曲线（绿色），在计算时可选用Foster热阻抗模型（多阶RC串连）。图9：igbt模块结到NTC的暂态热阻抗Zth（j-r）到这儿我们能够看出，动态结温选用热阻抗Zth（j-r）的测算工作量要比稳态选用热阻Rth（j-r）大许多。事实上，为了能精准测算动态结温，还需要考虑热耦合的影响。因为每一个开关的耗损和结温并不一致，我们在检测热阻抗Zth（j-r）只能针对每一个开关检测，而这又忽视了其余开关对被测开关和NTC热的影响。图10描述了一个半...

了解详情了解详情

单向可控硅模块使用的注意事项

2021-06-09

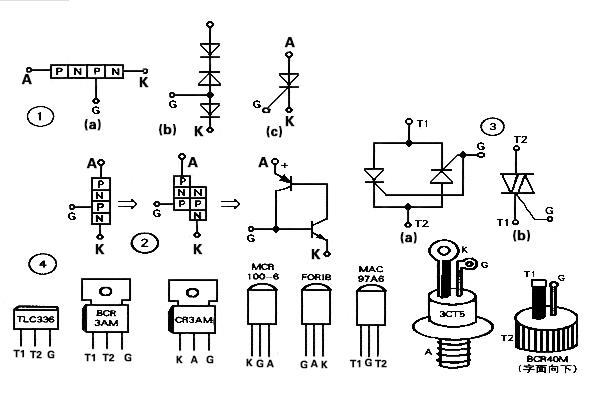

一、单向可控硅模块的引脚划分对可控硅的引脚划分，有的可从外观封装予以辨别，如外壳就为阳极，阴极连接线比控制极连接线长。从外观难以判断的可控硅，可以用数字万用表R×100或R×1K挡，检测可控硅任何两管脚间的正反向电阻，当数字万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G，红表笔所接的是阴极C，余下的一只管脚为阳极A。二、可控硅模块的使用注意事项使用可控硅模块的额定电压时，应符合实际运行情况下的峰值电压的大小，并留有对应的余量。1、使用可控硅模块的额定电流时，除开考虑到通过元件的平均电流外，还应留意正常运行时导通角的大小、散热通风情况等因素。在运行中还应留意管壳温度不超过对...

了解详情了解详情

igbt功率模块之结温测算

2021-06-08

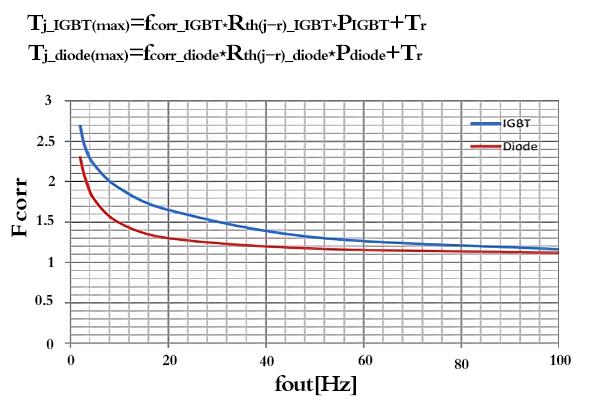

1、稳态结温测算当逆变器处在稳态运转，或是准稳态运转（负载变动比较慢）时，我们可以选择igbt模块单个开关的平均耗损和结-NTC的热阻Rth（j-r）来测算igbt模块的结温（见图7）。这里假设igbt模块模块中每个igbt模块开关的耗损和结温都是一致的，因此选择1个同样的热阻Rth（j-r）就可以了。图7：稳态结温测算要留意的是，测算耗损的参数（如Vce0，Rce，Eon，Eoff）和结温都是正相关的，因此在计算时要做数次迭代处理直至结温贴近稳定。此外1个问题是这样的稳态计算方法获得的结温是平均结温，无法体现结温的波动，在輸出基波频率10Hz之下时，结温波动会很突出。要测算igbt模块的最...

了解详情了解详情

可关断晶闸管模块性能

2021-06-07

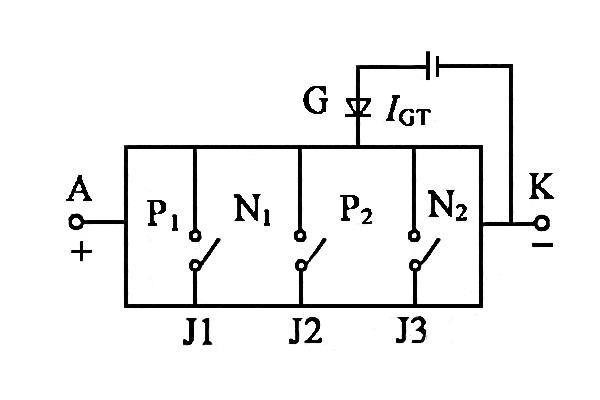

普通的单向晶闸管模块靠控制极信号触发后，撤下信号也可以保持导通。欲使其断开，务必断开电源或增加反方向电压强制断开。这就要增加换向线路，不但使设备的容积、品质增大，还会降低效率，形成波形失真和噪音，可断开晶闸管模块解决了上述缺点。当可断开晶闸管模块阳极和阴极间加正方向电压且低于正方向转折电压时，若门极无正方向电压，则管子不会导通；若门极加正方向电压，则管子被触发导通，导通后的管压降比较大，一般为2～3V。因为可断开晶闸管模块断开时，可在阳极电流下降的同时升高增加的电压（不像普通的单向晶闸管模块断开时在阳极电流等于零后才可以增加电压），为此，可断开晶闸管模块断开期间功耗较大。此外，因为可断开晶闸管模块导通压降较大（2～3...
