igbt模块在UPS中的使用情况

2021-05-11

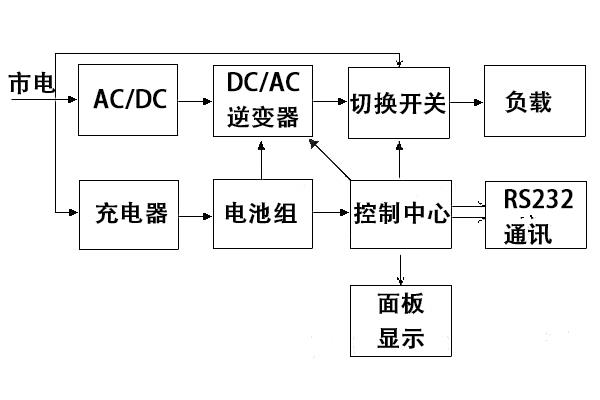

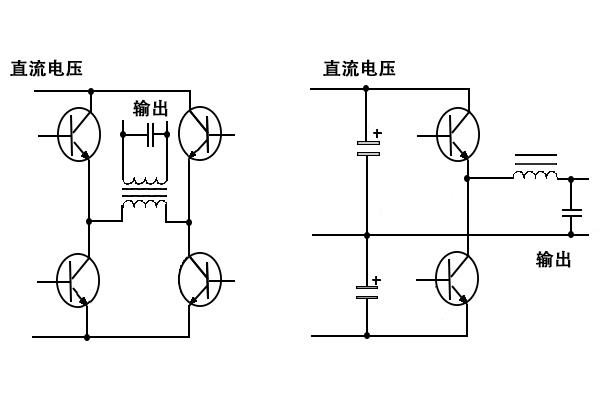

绝缘栅双极型晶体管（igbt模块）是1种MOSFET与双极晶体管复合的元件。1200V/100A的igbt模块的导通电阻是相同耐压規格的功率MOSFET的1/10，而开关时间是同規格GTR的1/10。因为这类优势，igbt模块普遍使用于不间断电源系统（UPS）的设计方案中。这类采用igbt模块的在线式UPS具备效率高，抗冲击能力强、稳定性高的明显优势。UPS主要有后备式、在线互动式和在线式3种构造。在线式UPS以其稳定性高，输出电压稳定，无中断时间等明显优势，普遍用在通信系统、税务、金融、证券、电力、铁路、民航、政府机关的机房中。文中以在线式为介绍对象，简介UPS中的igbt模块的采用。图1为在线式UPS的主线路，在...

了解详情了解详情

可控硅模块的符号与性能讲解

2021-05-10

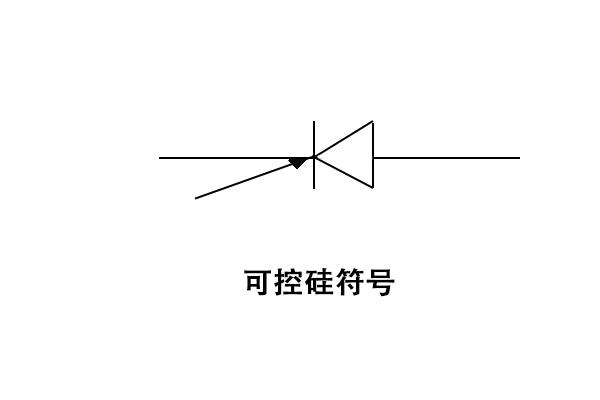

1、可控硅模块符号：可控硅模块也称作晶闸管模块，它是由PNPN四层半导体构成的元件，有3个电极，阳极A，阴极K和调控极G。可控硅模块在线路中可以完成交流电的无触点调控，以小电流调控大电流，且不象继电器那般调控时有火花出现，并且动作快、使用期长、稳定性好。在调速、调光、调压、调温和其它各类控制电路中都有它的背影。可控硅模块可分为单向的和双向的，符号也不一样。单向可控硅有3个PN结，由最外层的P极和N极引出来2个电极，各自称作阳极和阴极，由中间的P极引出来1个调控极。2、可控硅模块性能：单向可控硅有其特有的特征：当阳极接反方向电压，或阳极接正方向电压但调控极不添加电压时，它都不会导通...

了解详情了解详情

不间断电源igbt模块受损的因素

2021-05-08

在UPS中采用的功率器件有双极型功率晶体管、功率MOSFET、可控硅模块和igbt模块，igbt模块不仅有功率MOSFET便于驱动，控制简易、开关频率高的优势，又有功率晶体管的导通电压低，通态电流大的优势、采用igbt模块变成UPS功率设计方案的优选，唯有对igbt模块的特点充分的掌握和对线路开始可靠性设计，方能发挥igbt模块的优势。 igbt模块受损的因素UPS在用过程中，常常遭受容性或感性负载的冲击、过负荷甚至于负载短路等，和UPS的误操作，将会导致igbt模块受损。igbt模块在用时的受损因素主要有以下几种情况：1、过电流受损。igbt模块有一定抗过电流功能，但需要小心避免过...

了解详情了解详情

单结晶体管构成可控硅模块触发线路

2021-05-07

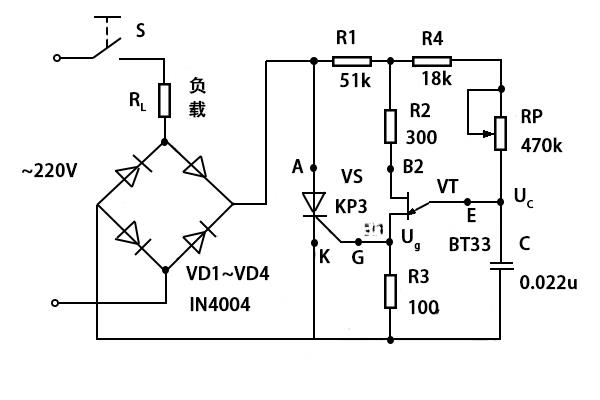

单结晶体管构成的触发脉冲生成线路在今天大家制作的调压器中早已普遍使用了。它是由单结晶体管和RC充放电线路构成的。合上电源开关S后，电源UBB经电位器RP向电容C充电，电容上的电压值UC按指数值规律性升高。当UC升高到单结晶体管的峰点电压值UP时，单结晶体管突然接通，基区电阻RB1大幅度降低，电容C经过PN结向电阻R1快速放电，使R1两端电压Ug出现1个正跳变，生成陡峭的脉冲前沿。随之电容C的放电，UE按指数值规律性下降，直至小于谷点电压值UV时单结晶体管停止。这种，在R1两端輸出的是尖顶触发脉冲。这时，电源UBB又開始给电容C充电，进到第2个充放电环节。这种周而复始，线路中完成着周期性的振荡。调整RP能够...

了解详情了解详情

igbt模块驱动电路的使用注意事项

2021-05-07

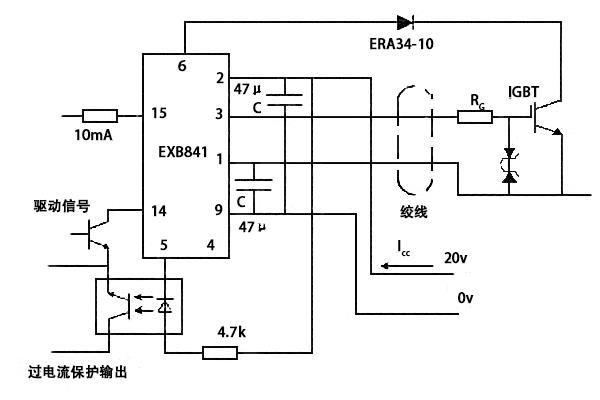

igbt模块驱动线路的功能是将单片机输出的脉冲实现功率放大，以推动igbt模块，确保igbt模块的平稳运行，驱动线路起着非常重要的功能，对igbt模块驱动线路的基本规定以下：（1）给予适度的正向和反向输出电压，使igbt模块平稳的导通和断开。（2）给予足够大的瞬态功率或瞬时电流，使igbt模块能快速构建栅控电场而导通。（3）尽量小的输入输出延迟时间，以提升工作效率。（4）足够高的输入输出电气隔离性能，使信号线路与栅极推动电路绝缘。（5）有着灵敏的过流保护功能。 IGBT负载短路故障下的几种影响（1）超出热极限：半导体的本征温度极限为250℃，当结温超出本征温度，元器件...
