整流桥模块常见损坏的原因

2021-02-21

一、整流桥模块的受损及因素1、整流模块受损，一般是因为电网电压或内部结构短路造成。在排除内部结构短路情况下，替换整流桥。2、逆变模块受损，一般是因为电机或电缆受损及驱动电路故障造成。3、接入电源无显现，一般是因为开关电源电路受损或软充电线路受损使直流电路无直流电造成4、显现过电压或欠电压，一般因为输入缺相，线路老旧化及电路板受潮造成。5、显现过电流或接地短路一般是因为电流检测线路受损。如霍尔元件、运放电路等。6、电源与驱动板运行显现过电流。一般是因为驱动电路或逆变模块受损造成。7、空载输出电压正常，带载后显现过载或过电流。一般是因为参数设置不合理或驱动电路老旧化，模块受损造成过...

了解详情了解详情

整流桥故障怎么办

2021-02-21

一、整流桥烧毁因素通常是散热片不太大，过载冲击电流量过大，热能释放不出来。1、负载短路故障，绝缘性欠佳。负荷电流量过大引发。2、经常的停启电源，若是感性负载归属于储能元器件！所以会出现反电动势。将整流元器件反向击穿。在桥整流时只要一个毁坏。则对称桥臂必烧毁！3、少数元器件使用时间较长，品质下降！4、输入电压过高。二、整流桥毁坏的解决方法（1）找出引发整流桥毁坏的主要原因，并消除，避免装上新整流桥又出现毁坏。（2）替换新整流桥，对焊接的整流桥需保障焊接稳定。保障与周边元器件的电气安全间距，用螺钉连接的要扭紧，避免接触电阻大而起热。与散热器有传导导热的，规...

了解详情了解详情

整流桥模块的用处

2021-02-21

整流桥模块的功能将交流电转化为直流电。整流桥模块是经过二极管的单向导通工作原理来实现整流作的，因此将其连接交流电路时它能使线路中的电流只按单向移动，即正所谓“整流”。整流器一般由4只二极管构成单相桥式全波整流器和6只二极管构成三相桥式全波整流器。各自用在单相线路和三相线路的整流。整流桥模块的测量法检测时，可使用万用表分别测量“+”极与2个“～”极、“一”极与2个“～”间各整流二极管的正、反向电阻值（与普通的二极管的测量法一样）是不是正常，便可判定该全桥是不是受损。若测出全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判定该二极管已击穿或开路受损。有网友归纳出“一四单通、二...

了解详情了解详情

整流桥的极性分辨办法

2021-02-21

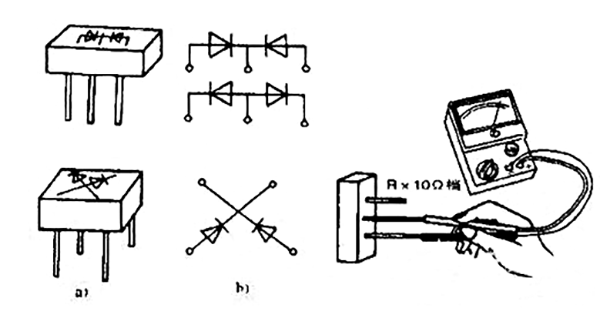

在测量整流桥前先要分辨整流桥个接口的极性。大部分的整流全桥上均标有“+”、“-”、“～”符号（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，2个“～”为交流电压输入端），非常容易确认出各电极。少数整流桥标注因某种因素无法识别则可以用下列2种办法分辨：1、外型分辨法。全桥由4只二极管构成，有4个引脚。2只二极管负极的连接点是全桥直流电输出端的“正极”，2只二极管正极的连接点是全桥直流电输出端的“负极”。大部分的整流全桥上，均标有“+”、“-”、“~”符号。（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），非常容易确认出各电极。2、数字万用表检测...

了解详情了解详情

可控硅的优点有哪些

2021-02-21

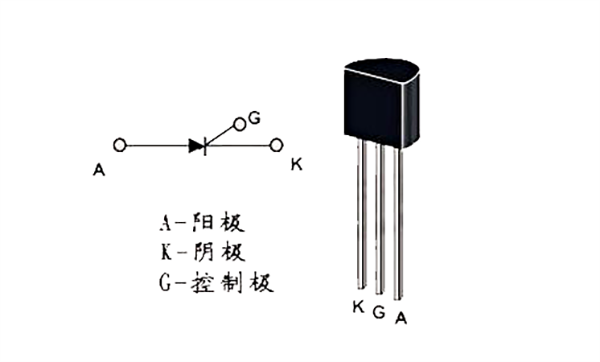

可控硅简称SCR又称作晶闸管，这类元器件具备体型小、速率快、使用期长等多种优势。可控硅按照运行时电流流向能够分成单向可控硅和双向可控硅两类。本文介绍一下，计时器中的单向可控硅。单向可控硅电路图如下所显示，有3个电极，分别是：阳极A、阴极K、控制极G。在图上给控制极G加之脉冲控制电压，可控硅会从收缩变为导通，电流量从阳极A流向阴极K。控制可控硅的脉冲信号，电流量很小，电压较低，所以可控硅是借助小电流量低压控制大电流量的电子元器件，等同于开关元件。可控硅身为开关元件，导通时间非常快，同时无传统式机械开关的火花，长久使用稳定可靠。此外1个通电，可控硅一经导通，除掉控制电压，仍然导通除非是A到G电源电路断开。借助...

了解详情了解详情
