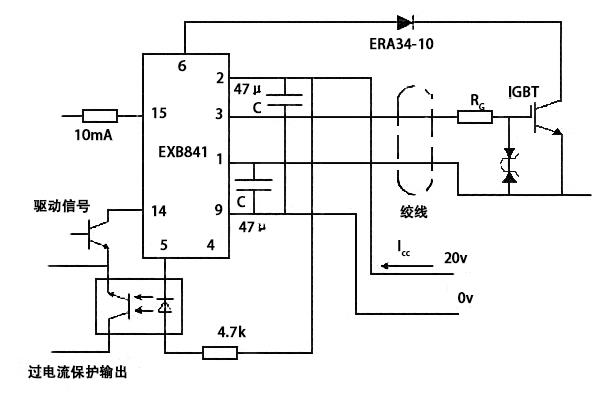

IGBT智能化驱动块IGDI001

2021-11-09

IGDI001具备全部需要的智能驱动作用，如变压器接口、过载和短路保护、锁定时间逻辑、状态通报、对电源电压和輸出级的检测等。IGD驱动块的内部构造框图如下图３所显示，该驱动块主要用作实现以下作用：●对从脉冲变压器收到的编码信号进行解码；●用功放PWM信号驱动igbt模块；●检测igbt模块的过载和短路；●检测欠压；●产生响应时间和锁定时间；●给控制器（LDI001）发出状态通报信号。智能驱动块IGDI001全部的保护、检测作用（如过流、短路保护和欠压保护）都置于次级。这样，在出现故障时，电路将立即被关闭并锁定。以上就是传承电子对IGBT智能化驱动块IGDI001...

了解详情了解详情

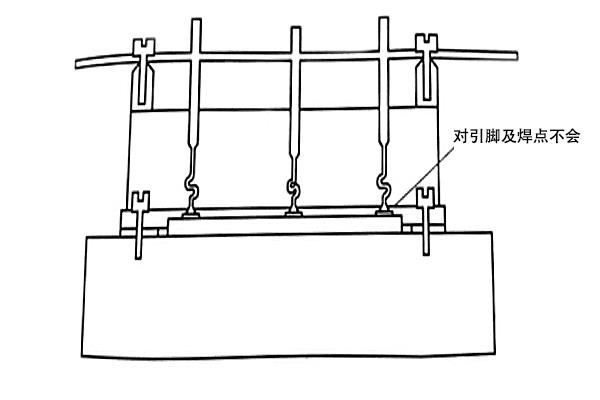

可控硅模块触发线路使用实例

2021-11-08

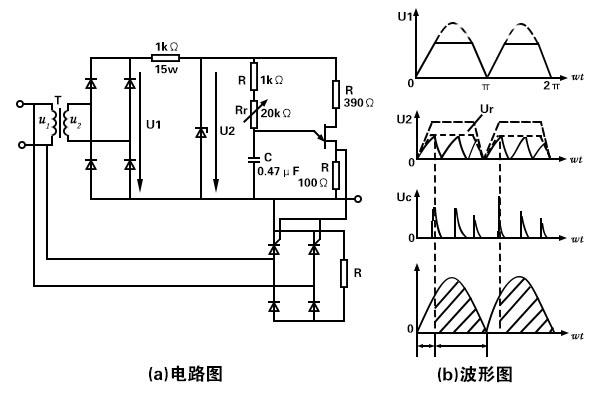

今日我们来一起谈谈可控硅模块触发线路的使用实例:如下图6是借助单结晶体管和单方向可控硅模块构成的可控整流线路，图6（a）下方部分是可控硅模块的主线路，上边部分是可控硅模块的触发线路，它们都接于相同电源，所以这两部分线路的交流电压在交变环节中均一起过零，使用变压器称之为同步变压器。这边u2通过二极管桥式整流后輸出的全波整流电压经稳压管削波后获得梯形波电压uz，此电压用作单结晶体管的电源电压。此梯形波电压和交流电压一起过零，所以它保障了触发线路形成的脉冲电压都会在交流电源每半周的相同时刻出现，即保障了触发电压和交流电源电压的同步，如下图6（b）所显示。因为每半个周期内第1个脉冲将可控硅模块触发后，后边的...

了解详情了解详情

IGBT功率模块智能化驱动板SCALE的主要作用

2021-11-05

SCALE由电子接口LDI、智能栅极驱动IGD和15ＶDC/DC电源构成，其工作原理方框图如下图１所显示。由图看得见，该驱动板首要有两个功能块。当中功能块＃１为LDI（逻辑与驱动间的接口），每一个LDI可驱动两路。加在輸入端的PWM信号再经过脉冲变压器隔离后，便可輸出驱动信号，以驱动igbt模块运行。功能块＃２为IGD（智能栅极驱动），该功能块运行时，每路用一个IGD从脉冲变压器收到编码脉冲信号，之后解码出初始的PWM信号。再经功放，便可给igbt模块栅极供应数安培的驱动电流。IGBT智能化驱动板电子接口LDI001因为PWM信号的频率和占空比变动过大，因此不可简单地通过变压器传输。为此，SCALE配置了LD...

了解详情了解详情

检测双向可控硅的优劣(办法其一)

2021-11-03

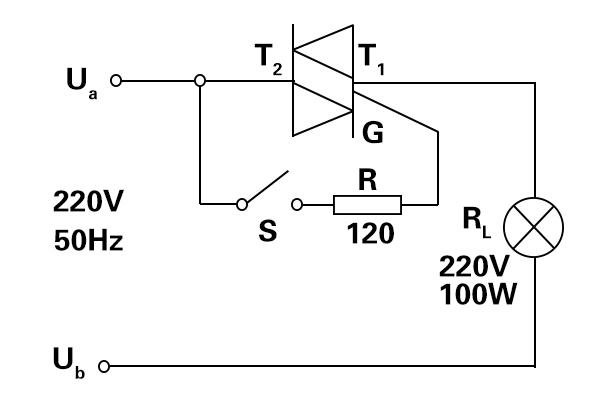

双向可控硅作开关元件使用，能操控交流负载（比如灯泡）的通断，按照灯泡的亮灭情形，可辨别双向可控硅的优劣。线路如下图1所显示。将220V交流电源的任一一边接T2，另一边经过220V、100W灯泡接T1。触发线路由开关S和门极限流电阻R构成。S选用耐压220VAC的小型钮子开关或拉线开关。R的阻值取100～330Ω，R值获得过大，会减少导通角。下面个绍检测步骤：第1步，先将S断开，这时双向可控硅断开，灯泡应灭。若灯泡正常亮，则说明双向可控硅T1-T2极间短路，管子报废；倘若灯泡略微亮，说明T1-T2漏电流很大，管子的功能很差。出現以上所述三种情形，应终止测试。第2步：关闭S，因此门极上有触发信号...

了解详情了解详情

IGBT智能化驱动板SCALE的功能介绍

2021-11-02

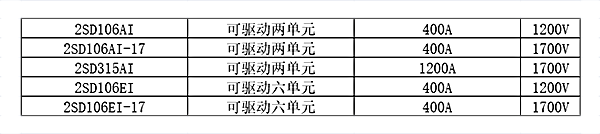

表1SCALE的主要型号和驱动能力 SCALE的特点●适用范畴宽?可使用在数千瓦至数兆瓦的功率范畴及适用的耐压需求范畴内，近乎可运行在全部的频率及调制模式，可用于所有厂家的模块。●体型小巧、结构紧凑、使用灵便，具备直接和半桥模式可进行选择。在半桥模式下，可选择所需求的死区时间。●成本低，具备很高的性能／价格比。除可供应栅极驱动外，还具备检测情况显示及电源隔离等作用，是1种可符合使用全部需求的、最性价比高的驱动板。●使用便捷。该驱动板的电接口十分简单，可处理5～15Ｖ电平的标准逻辑信号。具备施密特触发器輸入特点，且对輸入信号并没有特别要求。故障传输使用集电极开路輸出，可与常见的逻辑电平相...
