怎么辨别可控硅模块？

2022-03-17

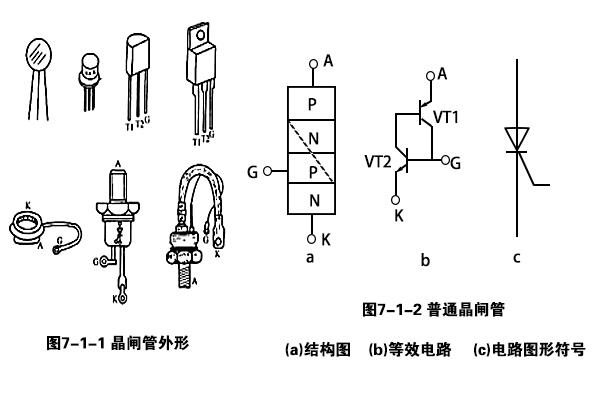

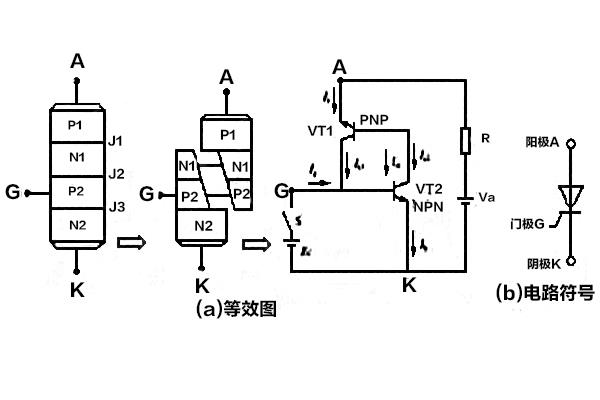

晶体闸流管的字母符号为“VS”，图形符号如图所显示。晶体闸流管有着3个引脚。单向可控硅的3个引脚分别是阳极A、阴极K和调节极G，常用单向可控硅的引脚如图4-44所显示，使用中应注意辨别，不要搞错。双向可控硅的3个引脚分别是调节极G、主电极T1和主电极T2，如图4-45所显示。因为双向品闸管的2个主电极T1和T2是对称的，所以使用中能够任意互换。单向可控硅模块的构造与符号晶体闸流管又称可控硅，简称可控硅。是在晶体管基础上发展出来的1种大功率半导体元器件。它的出現使半导体元器件由弱电行业拓展到强电行业。可控硅也像半导体二极管那般有着单向导电性，但它的导通时间是可以控制...

了解详情了解详情

igbt模块的基本原理

2022-03-16

绝缘栅双极晶体管综合了电力晶体管和电力场效应晶体管的优势，具备优良的特性，应用领域很普遍；igbt模块也是三端元器件：栅极，集电极和发射极。电力MOSFET元器件是单极型（N沟道MOSFET中仅电子导电、P沟道MOSFET中仅空穴导电）、电压控制型开关元器件；所以其通、断驱动控制功率不大，开关速度快；但通态降压大，难于做成高压大电流开关元器件。电力三极晶体管是双极型（当中，电子、空穴2种多数载流子都参与导电）、电流控制型开关元器件；所以其通-断控制驱动功率大，开关速度不够快；但通态压降低，可做成较高电压和较大电流的开关元器件。为了兼具这2种元器件的优势，弃其缺陷，20世纪80年代中期出现了将它们的...

了解详情了解详情

整流元器件（可控硅）

2022-03-15

可控硅通称SCR，是1种大功率电气元器件，也称晶闸管。它具备体型小、高效率、使用寿命长等优势。在自动控制系统中，可当作大功率驱动器件，完成用小功率控件控制大功率设施。它在交直流电机调速系统、调功系统及随动系统中得到了普遍的使用。可控硅分单向可控硅和双向可控硅2种。双向可控硅也叫三端双向可控硅，通称TRIAC。双向可控硅在构造上等同于2个单向可控硅反方向连结，这类可控硅具备双向导通功能。其通断情况由控制极G确定。在控制极G上添正脉冲（或负脉冲）可让其正方向（或反方向）导通。这类装置的优势是控制线路简便，并没有反方向耐压现象，所以极其适合做交流无触点开关使用。简便地说：整流器是把单相或三相正弦交流电流动...

了解详情了解详情

IGBT模块的螺钉安装技巧与技法

2022-03-14

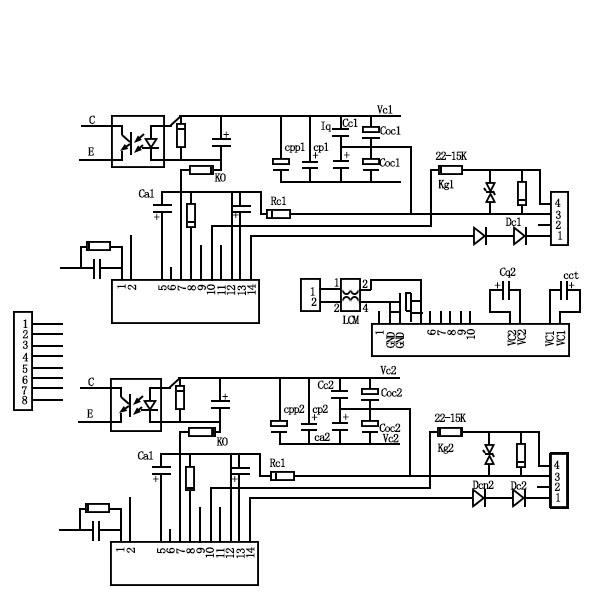

IGBT模块的螺钉安装技巧与技法主要是掌握螺钉的预拧顺序和紧拧顺序，有的预拧顺序与紧拧顺序一致，有的相反，具体如下图所示。 igbt模块驱动板的调试与安装：定义igbt模块驱动板通常指的是由igbt模块驱动芯片、驱动辅助电源、驱动外围电路及接插件构成的板卡级线路产品，其价格对应于igbt模块驱动芯片较高，但使用简单，有利于快速顺利搭建整套电气系统，为工程师所喜爱。典型igbt模块驱动板外观图典型igbt模块驱动板线路原理图下图为DA962Dx系列原理图，参照下图可设计出最大可驱动300A/1700V的igbt模块驱动板，市售全功能版本的igbt模块驱动板是在此基础上增强了更多保护、指示等附加功...

了解详情了解详情

可控硅模块应用线路

2022-03-11

在可控整流线路的波形图中，看到晶闸管承担正向电压的每半个周期内，产生第1个触发脉冲的时间都相同，也就是控制角α和导通角θ都相同，因此，单结晶体管张弛振荡器怎么才能与交流电精准地协助以实现有效的控制呢?为了更好地实现整流线路输出电压“可控”，必须使晶闸管承担正向电压的每半个周期内，触发线路产生第1个触发脉冲的时间都相同，这种相互配合的工作方式，称作触发脉冲与电源同步。怎么才能保证同步呢?大家再看调压器的电路图(图1)。请注意，在这单结晶体管张弛振荡器的电源是采用桥式整流线路輸出的全波脉冲直流电压。在晶闸管没接通时，张弛振荡器的电容C被电源充电，UC按指数值规律升高到峰点电压值UP时，单结晶体管VT...
